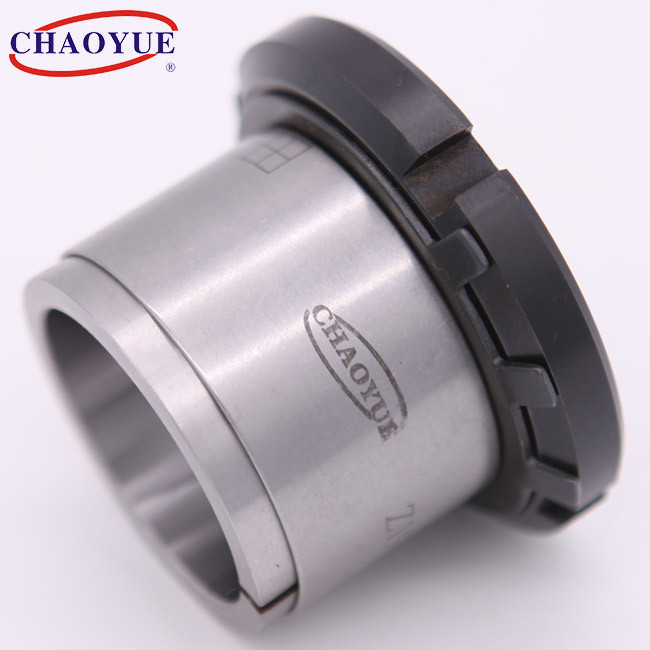

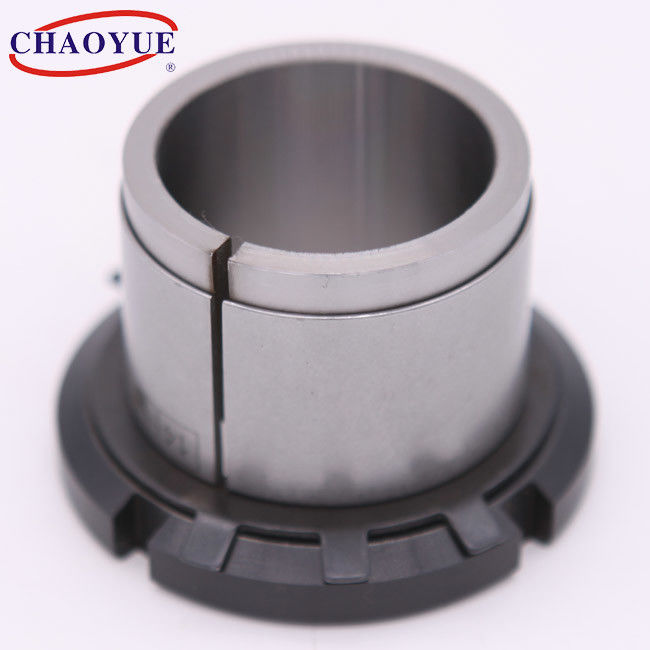

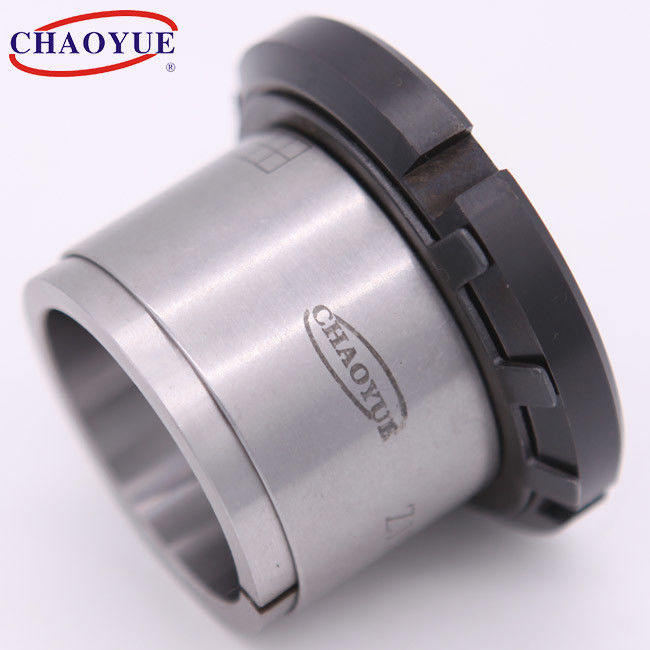

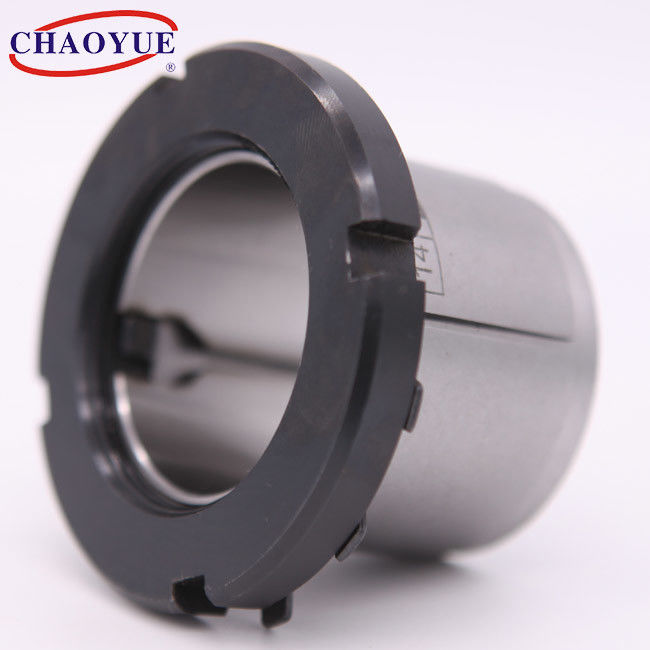

30kN Shaft Clamping Elements
30kN Shaft Clamping Elements 30kN Shaft Clamping Elements 30kN Shaft Clamping Elements

Elemen Penjepit Poros 30kN

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: Z19B
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 Pcs
Harga: USD 7.00 - 25.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 1000 Pcs Per Bulan
Hubungi sekarang

Informasi Detail
Diameter dalam: 14 - 60 mm Diameter luar: 25 - 70 mm
Ketebalan: 30 - 52 mm momen: 64 - 1360 Nm
baut: M20 - M65 Bobot: 0,08 - 0,42 kg
Menyoroti:

Elemen Penjepit Poros 680N.m

,

Elemen Penjepit Poros 30kN

,

bushing kunci lancip tanpa kunci 30kN

Deskripsi Produk

Perangkat Penguncian Mekanik Transmisi Kunci Daya Cahaya Z19BB



Elemen Penjepit Poros 30kN 0





Contoh Pemasangan

Elemen Penjepit Poros 30kN 1





Dimensi Dasar [mm] Baut Nilai Beban Tekanan pada Poros
[T / mm2]		 Tekanan pada Hub
[T / mm2]		 Torsi Kencangkan Baut
[Nm]		 Bobot
[kg]
d D E H B d1 Gaya Aksial
[kN]		 Torsi
[N·m]
14 25 32 30 20 M20 x 1 9.1 64 85 45 95 0,08
15 25 32 30 20 M20 x 1 9.1 70 80 45 95 0,08
16 25 32 30 20 M20 x 1 9.1 73 75 45 95 0,07
17 25 32 32 20 M22 x 1 9.1 80 70 45 95 0,07
18 30 32 32 20 M22 x 1 9.1 83 65 40 95 0.12
19 30 38 32 20 M25 x 1,5 11 105 75 45 160 0.11
20 30 38 32 20 M25 x 1,5 11 112 70 45 160 0.1
22 35 45 36 25 M30 x 1,5 14.5 163 70 45 220 0.17
24 35 45 36 25 M30 x 1,5 14.5 178 65 45 220 0.15
25 35 45 36 25 M30 x 1,5 14.5 185 60 45 220 0.14
28 40 52 42 30 M35 x 1,5 14.5 250 55 40 340 0,22
30 40 52 42 30 M35 x 1,5 17.5 270 50 40 340 0.19
32 42 55 44 30 M36 x 1,5 21.5 350 60 45 340 0.2
32 45 58 44 30 M40 x 1,5 21.5 350 60 45 480 0.27
35 45 58 44 30 M40 x 1,5 21.5 390 55 45 480 0,22
38 50 65 45 30 M45 x 1,5 26 500 60 45 680 0,3
40 50 65 45 30 M45 x 1,5 26 520 60 50 680 0,25
45 55 70 46 30 M50 x 1,5 30 680 60 50 870 0,29
48 60 75 46 30 M55 x 2 35 840 60 50 970 0.37
50 60 75 46 30 M55 x 2 35 880 60 50 970 0.32
55 65 80 46 30 M60 x 2 37.5 1030 60 50 1100 0.34
60 70 85 52 30 M65 x 2 45 1360 65 55 1300 0,42
