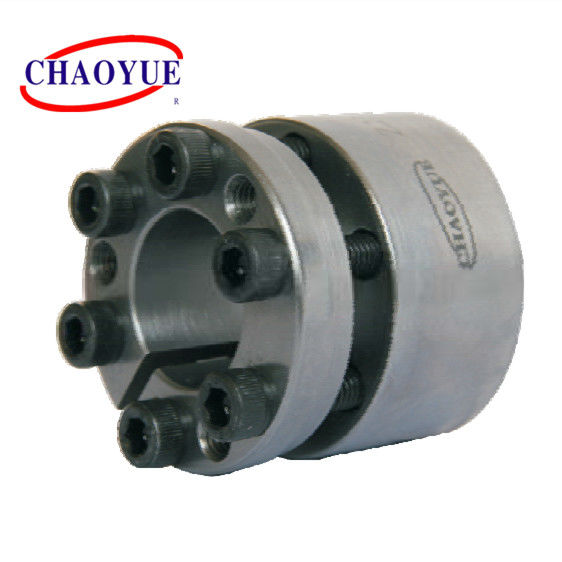

Rakitan Penguncian Tanpa Kunci Baut M14

Detail produk:
Tempat asal:	Shaanxi, Tiongkok
Nama merek:	CHAOYUE
Nomor model:	Z23
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order:	5 PC
Harga:	USD 10.00 - 113.00 / pc
Kemasan rincian:	Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman:	1 - 3 minggu
Syarat-syarat pembayaran:	T / T
Menyediakan kemampuan:	500 Pcs per bulan

Hubungi sekarang

Informasi Detail
Diameter dalam:	19-180 mm	Diameter luar:	47 - 235 mm
Ketebalan:	39 - 84 mm	momen:	0,54 - 50,4 kN.m
baut:	M6 - M14	Bobot:	0,35 - 13,68 kg
Menyoroti:	235mm OD Keyless Locking Assembly , M14 Bolt Keyless Locking Assembly , M14 Bolt expansion joint sleeve

Deskripsi Produk

Z23 Power Lock Device Locking Assembly Untuk Mesin Makanan

Contoh Pemasangan

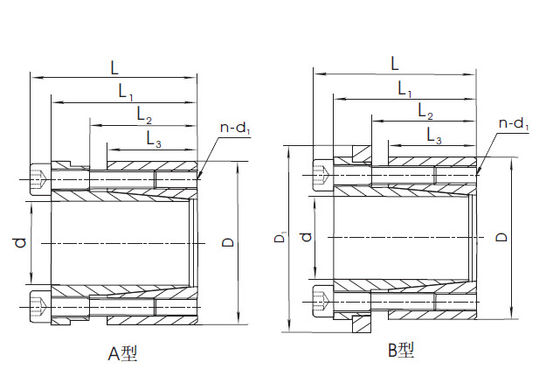

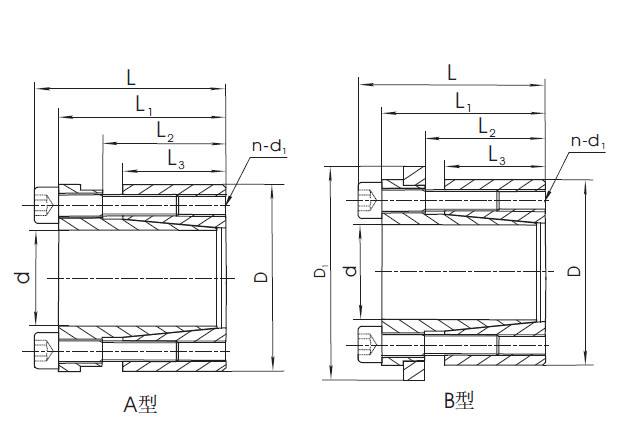

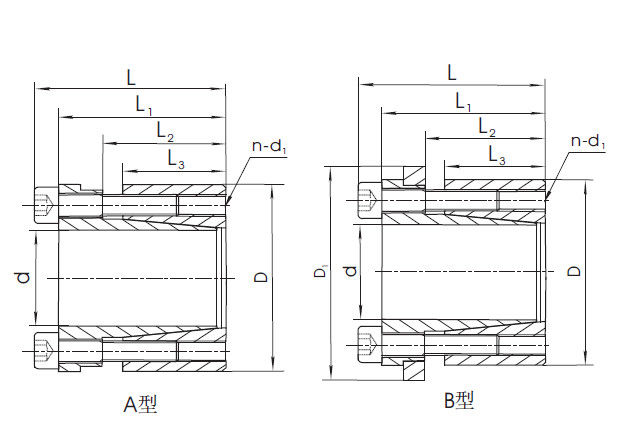

Dimensi Dasar [mm]							Baut		Nilai Beban		Torsi Kencangkan Baut [Nm]	Bobot [kg]
d	D	L	L₁	L₂	L₃	D₁	d₁	tidak	Gaya Aksial [kN]	Torsi [kN·m]	Torsi Kencangkan Baut [Nm]	Bobot [kg]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0.35
20	47	45	39	30	26	53	M6	6	54	0.6	17	0.36
22	47	45	39	30	26	53	M6	6	54	0.6	17	0,44
24	50	45	39	30	26	56	M6	6	54	0,65	17	0,47
25	50	45	39	30	26	56	M6	6	54	0.68	17	0,48
28	55	45	39	30	26	61	M6	6	54	0,78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0.82	17	0,76
32	60	45	39	30	26	66	M6	9	82	1.31	17	0,79
35	60	45	39	30	26	66	M6	9	82	1.44	17	0,81
38	65	45	39	30	26	71	M6	9	82	1.52	17	0,87
40	65	45	39	30	26	71	M6	9	82	1.64	17	0,94
42	75	55	47	35	30	81	M8	6	101	2.13	41	1.02
45	75	55	47	35	30	81	M8	6	101	2.28	41	1.06
48	80	55	47	35	30	86	M8	6	101	2.43	41	1.7
50	80	55	47	35	30	86	M8	6	101	2.53	41	1.76
55	85	55	47	35	30	91	M8	9	152	4.18	41	1.89
60	90	55	47	35	30	96	M8	9	152	4.56	41	1.98
65	95	55	47	35	30	101	M8	9	152	4.96	41	2.15
70	110	77	67	46	40	116	M10	7	186	6.5	83	2.24
75	115	77	67	46	40	121	M10	7	186	7	83	3.07
80	120	77	67	46	40	126	M10	7	186	7.4	83	3.35
85	125	77	67	46	40	131	M10	8	213	9	83	3.59
90	130	77	67	46	40	136	M10	8	213	9.6	83	5.04
95	135	77	67	46	40	141	M10	10	267	12.6	83	5.38
100	145	89	77	52	46	151	M12	7	270	13.3	145	5.81
110	155	89	77	52	46	161	M12	7	270	14.7	145	6.06
120	165	89	77	52	46	171	M12	8	309	18.4	145	7.61
130	180	89	77	52	46	186	M12	10	342	20.5	145	8.32
140	190	98	84	59	51	196	M14	8	373	26.1	230	9.56
150	200	98	84	59	51	206	M14	10	467	35.1	230	10.15
160	210	98	84	59	51	216	M14	10	467	37.4	230	11.23
170	225	98	84	59	51	231	M14	12	560	47.6	230	12.45
180	235	98	84	59	51	241	M14	12	560	50.4	230	13.68
