Cina Kopling Overrun Satu Arah produsen

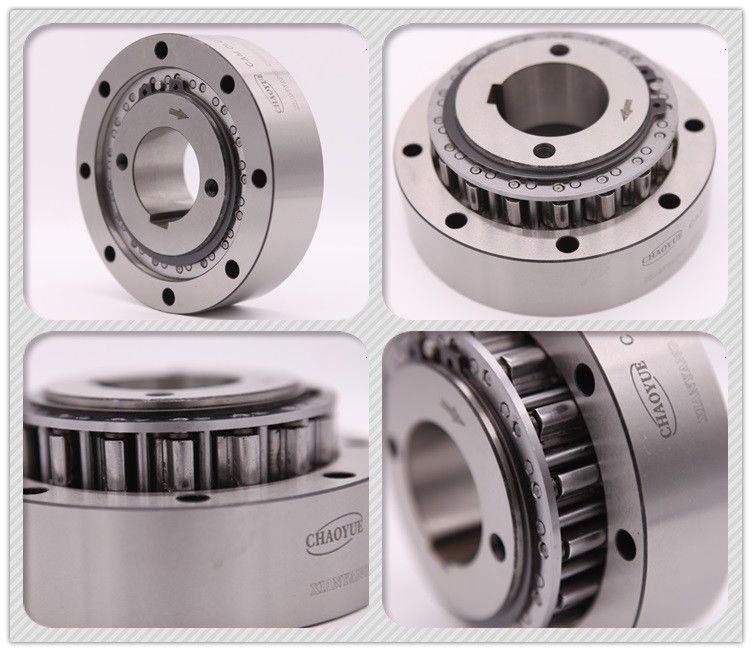

Torsi Tinggi 22500N.M Freewheel Clutch Bearing Untuk Gear Reducer Box

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: CKF-B
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 100.00 - 950.00 / pc
Kemasan rincian: Tergantung pada ukuran produk.
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 500 Pcs per bulan

Informasi Detail

Ukuran Bore: 20-150 mm Diameter Ourter: 90-400 mm
Ketebalan: 35-105 mm momen: 260 - 38500 Nm
Bobot: 1,5 - 73 kg Aplikasi: Gear box, peredam roda gigi, mesin
Paket: Kotak karton / kotak kayu
Cahaya Tinggi:

bantalan kopling freewheel torsi tinggi

,

bantalan kopling freewheel 22500N.m

,

kopling satu arah 22500N.m

Deskripsi Produk

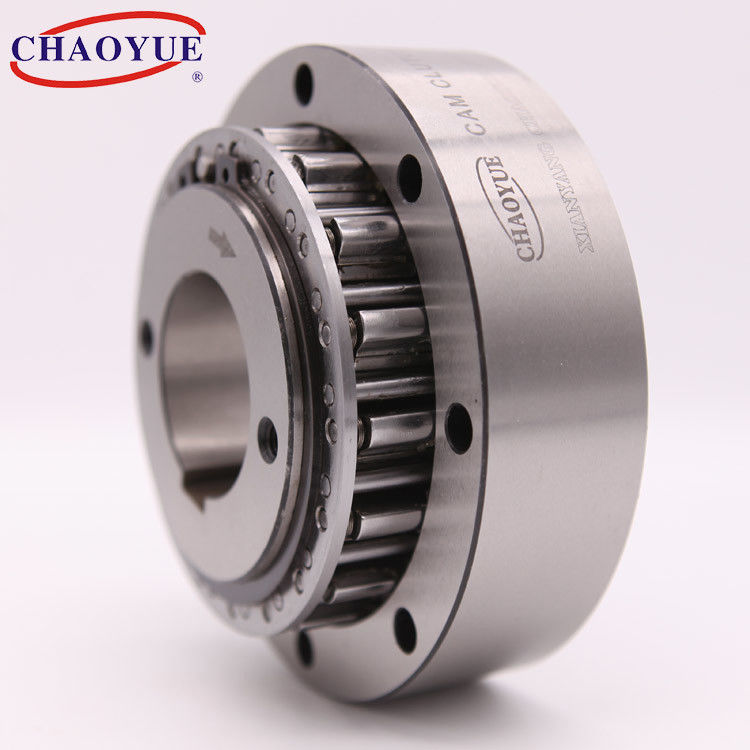

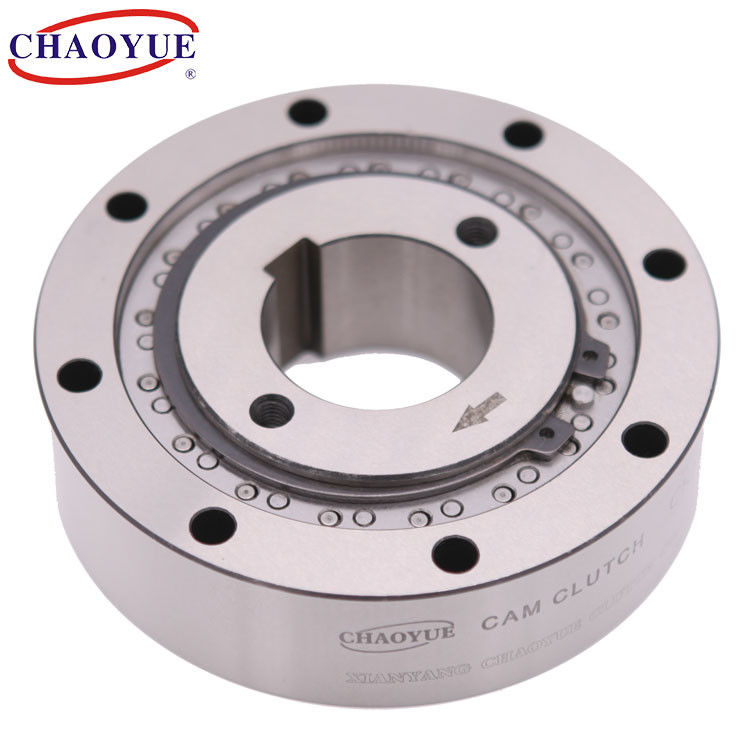

Tipe CKF-B adalah freewheel tipe sprag sentrifugal, hanya inner race yang didesain untuk freewheeling.Ini adalah jenis yang tidak didukung sendiri, bantalan harus disediakan untuk memastikan konsentrisitas ras ineer dan luar.Pemasangannya sederhana dan bebas perawatan diperbolehkan saat kondisi penyegelan.



Seri ini terutama digunakan untuk backstop, dan juga digunakan sebagai kopling overrunning kecepatan tinggi tetapi torsi transfer kecepatan rendah.



Saat digunakan sebagai backstop, kecepatan operasi tidak boleh kurang dari kecepatan minimum yang diberikan oleh tabel.



Ketika digunakan sebagai kopling untuk mentransfer torsi, kecepatan operasi tidak boleh lebih tinggi dari 40% dari kecepatan minimum yang diberikan oleh tabel.






Contoh Pemasangan

Torsi Tinggi 22500N.M Freewheel Clutch Bearing Untuk Gear Reducer Box 0

Torsi Tinggi 22500N.M Freewheel Clutch Bearing Untuk Gear Reducer Box 1





Tipe Torsi nominal
[Nm]
Kecepatan putar minimum Kecepatan putar maks Dimensi dalam kontur
[mm]
Bobot
[kg]
Dinilai Eksentrik 0,2 mm Eksentrik 0,4 mm tidakmin tidakmaksimal d
[H7]
D
[h7]
E
[Js6]
F G C B SEBUAH n - d1 btidak xttidak
CKF-B2090 260 220   875 6000 20 90 66 78 41 35 35 28 6-6.6 6x2.8 1.5
CKF-B2595 320 280   825 6000 25 95 70 82 45 35 35 28 6-6.6 8x3.3 1.6
CKF-B30102 400 360   780 6000 30 102 75 87 50 40 40 30 6-6.6 8x3.3 1.8
CKF-B35110 520 480   740 6000 35 110 82 96 57 40 40 30 6-6.6 10x3.3 2.1
CKF-B40125 720 650   720 5000 40 125 92 108 67 40 40 30 8-6.6 12x3.3 2.9
CKF-B45130 890 720   665 5000 45 130 94 112 69 40 40 30 8-9.0 14x3.8 3.1
CKF-B50150 1260 1000   610 4000 50 150 114 132 89 40 40 30 8-9.0 14x3.8 4.7
CKF-B55160 1660 1400   600 4000 55 160 116 138 91 45 45 34 8-9.0 16x4.3 5.4
CKF-B60175 2350 2150 2000 490 3200 60 175 135 155 95 70 60 48 8-11 18x4.4 8.5
CKF-B70190 2700 2550 2350 480 3200 70 190 140 165 100 70 60 48 12-11 20x4.9 10
CKF-B80210 5200 4500 4000 450 2400 80 210 160 185 120 80 70 48 12-11 22x5.4 14
CKF-B90230 8000 7200 6200 420 2400 90 230 180 206 140 90 80 65 12-13.5 25x5.4 19
CKF-B100280 15000 12000 11000 455 2000 100 280 200 240 160 105 100 65 12-17.5 28x6.4 34
CKF-B130320 22500 19.000 18000 415 2000 130 320 235 278 195 105 100 67 12-17.5 32x7.4 44
CKF-B150400 38500 37000 35000 365 2000 150 400 320 360 256 105 100 85 12-17.5 36x8.4 73
