OD 160mm 2080mm Torsi Sprag Overrunning Clutch Untuk Mesin Pengemasan

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: CK-B
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Pc
Harga: USD 20.00 - 90.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 1000 Pcs Per Bulan

Informasi Detail

Ukuran Bore: 10 - 45 mm Diameter luar: 42 - 160 mm
momen: 54 - 2080 mm Ketebalan: 24-39 mm
Bobot: 0,12 - 3,17 kg
Menyoroti:

OD 160mm Sprag Overrunning Clutch

,

2080mm Torsi Sprag Overrunning Clutch

,

2080mm Torsi 1 way bearing

Deskripsi Produk

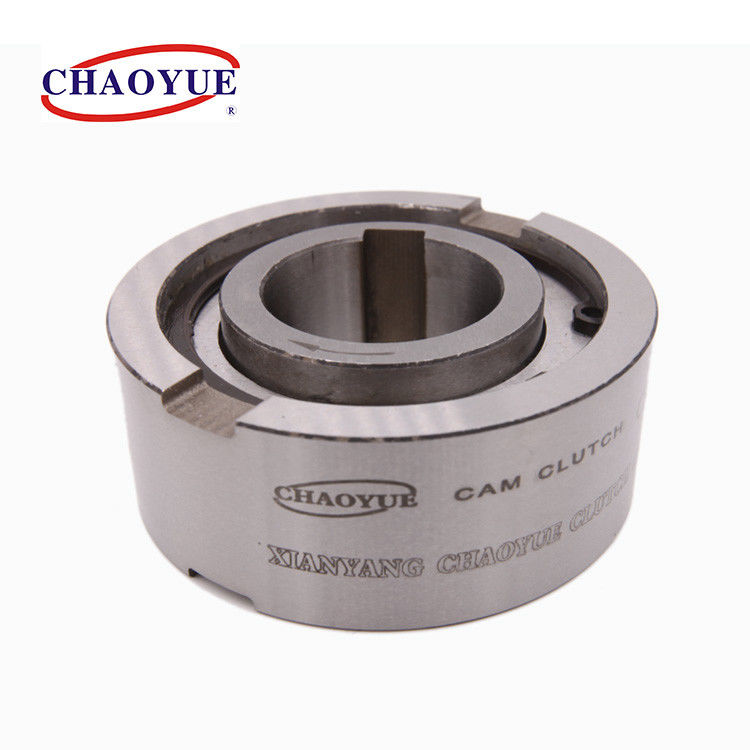

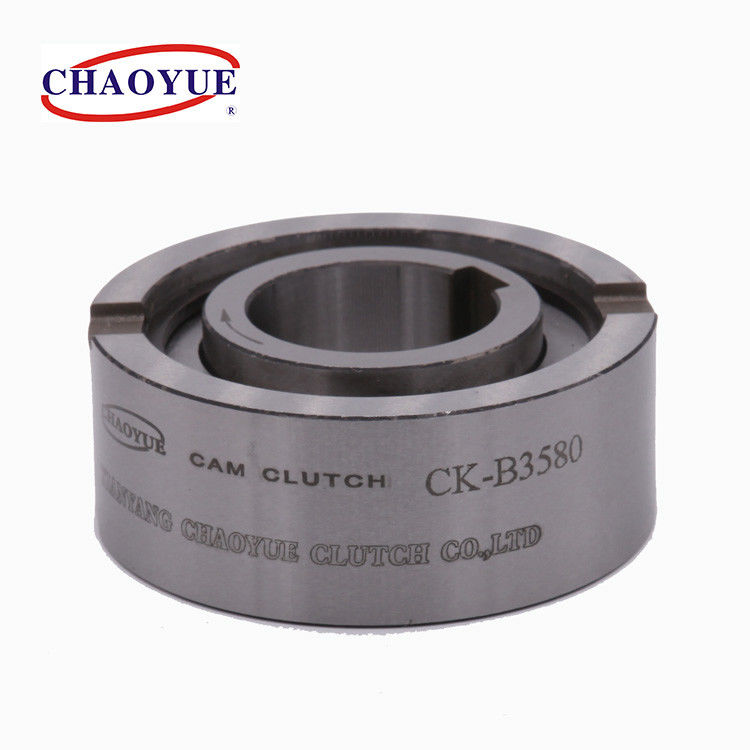

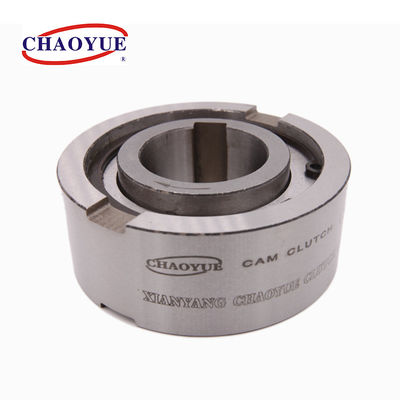

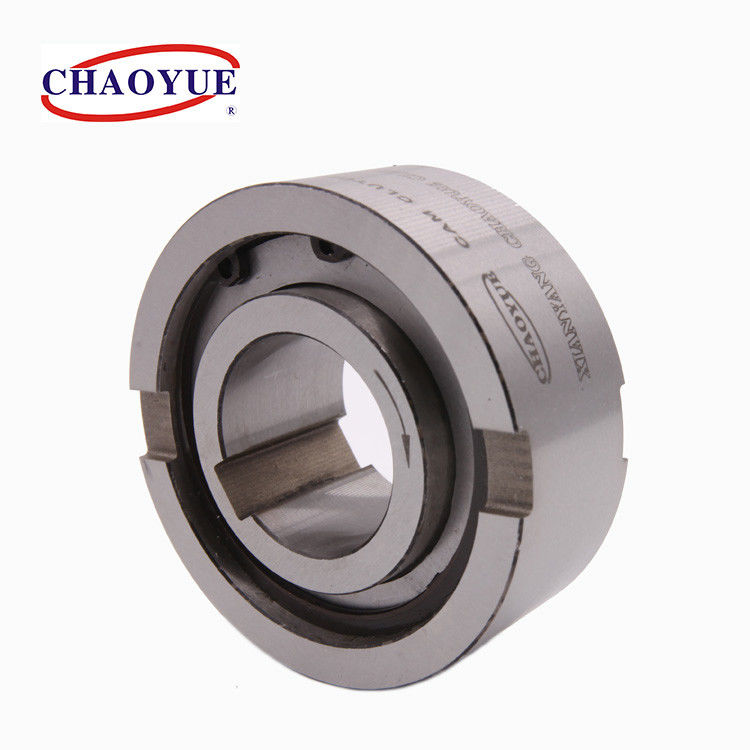

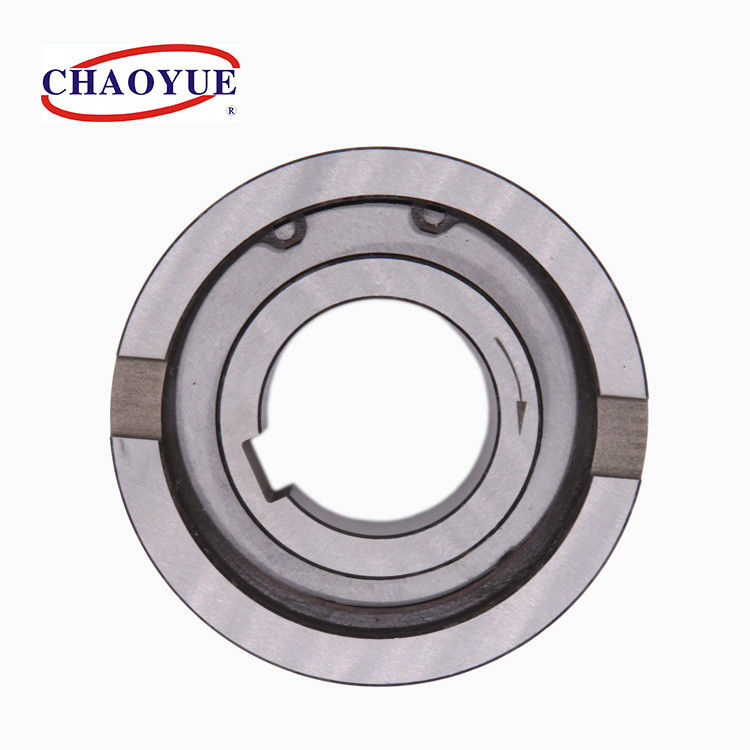

CK-B Sprag freewheel satu arah overrunning clutch



Tipe CK-B adalah freewheel non-bearing tipe sprag yang didukung.Ukuran radial sama dengan bantalan bola standar.Bantalan diperlukan untuk mendukung beban aksial dan radial.Kopling dilumasi gemuk sebelum dikirim.



Metode pemasangan standar selain bantalan dengan toleransi diameter rumahan yang sama seperti contoh pemasangan.Balapan bagian dalam dikunci ke poros, lintasan luar memiliki toleransi h7 dan harus dipasang di rumah dengan toleransi k7.Takik samping tambahan menyediakan transmisi torsi positif.



Model ini biasanya digunakan dalam kemasan, percetakan, pembuatan kertas, tenun, mesin kimia.



OD 160mm 2080mm Torsi Sprag Overrunning Clutch Untuk Mesin Pengemasan 0






Contoh Pemasangan

OD 160mm 2080mm Torsi Sprag Overrunning Clutch Untuk Mesin Pengemasan 1

OD 160mm 2080mm Torsi Sprag Overrunning Clutch Untuk Mesin Pengemasan 2



Tipe Torsi Nominal [Nm] Melampaui Kecepatan Pembatasan [r / mnt] Dimensi dalam Coutour [mm] bantalan
[GB/T276]
Bobot
[kg]
Ukuran Balap Luar Ukuran Balap Dalam
Balapan batin Balapan Luar D [h7] B bw xtw d [H7] C btidak xttidak
CK-B1042 54 1500 500 42 23 8x1.5 10 24 3x1.4 6302 0.12
CK-B1542 54 1500 500 42 23 8x1.5 15 24 3x1.4 6302 0.17
CK-B1747 72 1500 500 47 23 8x1.5 17 24 3x1.4 6303 0.21
CK-B2052 95 1200 450 52 23 8x1.5 20 24 4x1.8 6304 0,25
CK-B2562 145 1200 450 62 23 8x1.5 25 24 4x1.8 6305 0.35
CK-B3062 166 1000 400 62 23 8x1.5 30 24 4x1.8 6206 0.32
CK-B3072 232 1000 400 72 27 8x2.0 30 27 8x2.0 6306 0,42
CK-B3572 232 1000 400 72 23 8x1.5 35 24 5x2.3 6207 0,43
CK-B3580 388 1000 400 80 31 12x3.5 35 31 10x2.6 6307 0,75
CK-B3585 462 800 300 85 31 10x2.3 35 31   6209 0,76
CK-B4080 388 1000 400 80 31 12x3.5 40 32 6x2.8 6208 0,71
CK-B4090 504 800 300 90 32 12x3.5 40 33 6x2.8 6308 0,92
CK-B4585 462 800 300 85 31 12x3.5 45 32 6x2.8 6209 0,77
CK-B45100 600 700 250 100 36 14x4.5 45 36 14x2.2 6309 0,89
CK-B5090 504 800 300 90 31 12x3.5 50 32 10x3.3 6210 0.83
CK-B55100 600 700 250 100 31 12x3.5 55 32 10x3.3 6211 1.02
CK-B60110 680 600 200 110 31 12x3.5 60 32 10x3.3 6212 1.26
CK-B70125 1220 600 200 125 38 12x3.5 70 39 12x3.3 6214 1.94
CK-B80140 1580 500 150 140 38 12x3.5 80 90 12x3.3 6216 2.39
CK-B90160 2080 500 150 160 38 12x3.5 90 39 12x3.3 6218 3.17
