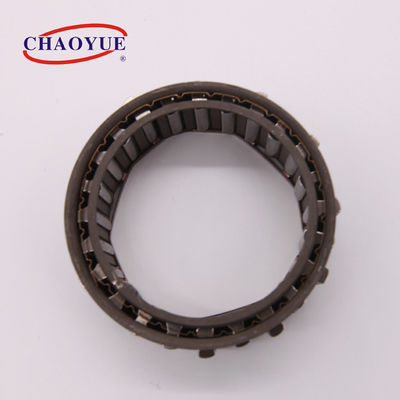

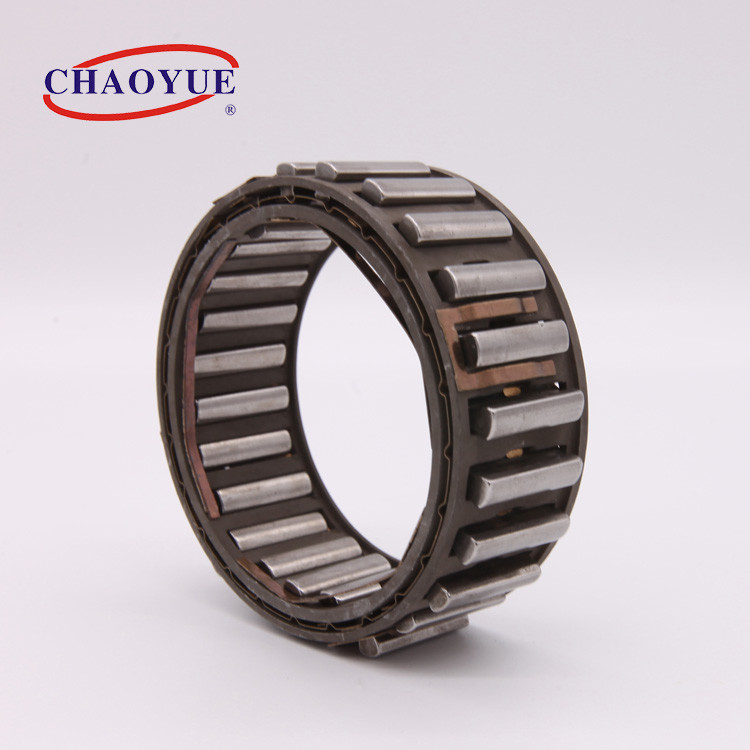

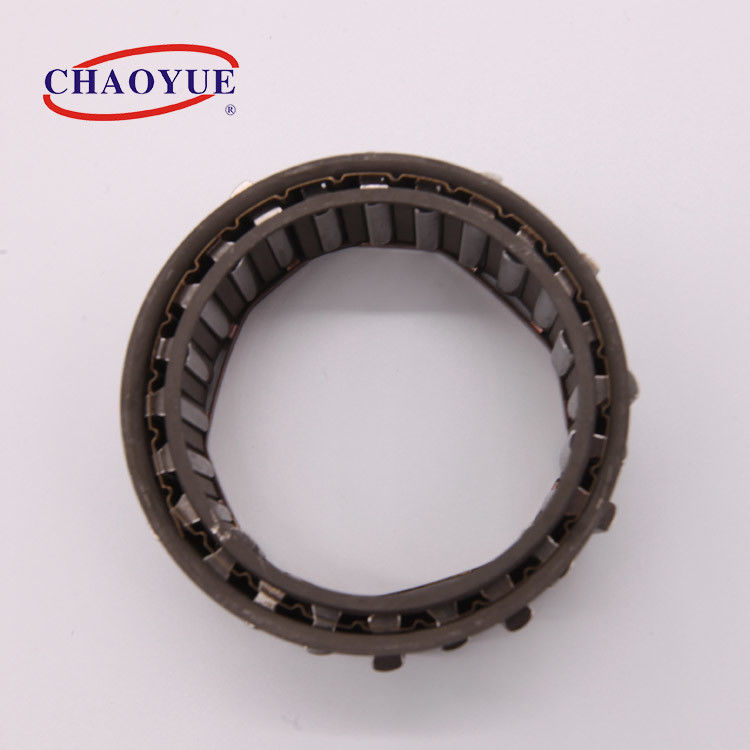

Rumah ProdukSprag Overrunning Clutch3840N.M 140mm Tebal Sprag Overrunning Clutch Torsi Tinggi
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque
3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque 3840N.M 140mm Thickness Sprag Overrunning Clutch High Torque

3840N.M 140mm Tebal Sprag Overrunning Clutch Torsi Tinggi

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: CK-X
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 50 pcs
Harga: USD 15.00 - 260.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 5000 pcs per bulan
Hubungi sekarang

Informasi Detail
Diameter dalam: 22,22 - 123,34 mm Diameter luar: 38,88 - 140,00 mm
momen: 50 - 3840 Nm Ketebalan: 10 - 25,4 mm
Bobot: 0,030 - 0,400 KG
Menyoroti:

3840 N.m Sprag Overrunning Clutch

,

ketebalan 140mm Sprag Overrunning Clutch

,

3840 N.m sistem kopling satu arah

Deskripsi Produk

CK-X Sprag One Way Freewheel Sprag Overrunning Clutch bantalan



Tipe CK-X adalah sprag make up wedge, retainer dalam dan luar, pegas bergelombang dan komponen peredam.Dibandingkan dengan kopling jenis lain, kapasitas torsi lebih tinggi untuk kebutuhan ruang minimum, kualitas yang sangat baik dan harga yang resonable.



Itu harus dipasang dalam desain yang menyediakan balapan, dukungan bantalan untuk beban aksial dan radial, pelumasan dan penyegelan.Ras dalam dan luar keduanya harus memiliki dataran minimum dengan 'e'.Sebagai alternatif, balapan dapat dibuat dalam kasus poros baja yang diperkeras, atau rumah, dengan spesifikasi di bawah ini.Kekerasan permukaan bagian akhir harus HRC 60 hingga 62, untuk kedalaman minimum 1,2 mm.Kekerasan inti menjadi HRC35 hingga 45. Kekasaran permukaan tidak melebihi 0,8 m.Taper maksimum antara balapan: 0,007 mm untuk lebar 25 mm.



Seri ini banyak digunakan dalam sistem mesin pengepakan, konveyor, hosting, percetakan, pembuatan kertas, mesin bergelombang, makanan dan sebagainya.





Contoh Pemasangan



3840N.M 140mm Tebal Sprag Overrunning Clutch Torsi Tinggi 0

3840N.M 140mm Tebal Sprag Overrunning Clutch Torsi Tinggi 1



Tipe Torsi Nominal [Nm] Melampaui Kecepatan Pembatasan [r / mnt] Dimensi dalam Coutour [mm] Bobot
Balapan batin Balapan Luar d
+0,008
-0,005		 D
+0,013
-0		 e D1 d1
CK-X2238 x 10.0 50 4300 2150 22.22 38.88 10.0 50 17 0,030
CK-X2744 x 13.5 95 3450 1700 27.76 44.42 13.5 58 21 0,055
CK-X3047 x 13.5 99 3150 1550 30.34 47.00 13.5 62 23 0,060
CK-X3148 x 13.5 127 3000 1500 31.75 48.41 13.5 63 24 0,060
CK-X3854 x 16.0 220 2500 1250 38.09 54,75 16.0 71 29 0,085
CK-X4157 x 13.5 179 2300 1150 41.27 57.93 13.5 75 32 0,090
CK-X4461 x 16.0 290 2150 1050 44.45 61.11 16.0 79 34 0,095
CK-X4966 x 13.5 245 1900 950 49.72 66.38 13.5 86 38 0,100
CK-X5471 x 13.5 336 1750 850 54,76 71,42 13.5 92 42 0.110
CK-X5471 x 16.0 420 1750 850 54,76 71,42 16.0 92 42 0,130
CK-X5471 x 21.0 615 1750 850 54,76 71,42 21.0 92 42 0,180
CK-X5471 x 25.4 792 1750 850 54,76 71,42 25.4 92 42 0,200
CK-X5774 x 16.0 483 1650 800 57.76 74,42 16.0 98 44 0.110
CK-X6380 x 21.0 645 1500 750 63,34 80.00 21.0 104 50 0,175
CK-X7288 x 13.5 540 1300 650 72.22 88.88 13.5 115 56 0,140
CK-X7288 x 16.0 1023 1300 650 72.22 88.88 16.0 115 56 0,185
CK-X7288 x 21.0 1023 1300 650 72.22 88.88 21.0 115 56 0,210
CK-X7996 x 25.4 1630 1200 600 79.70 96.36 25.4 124 61 0.280
CK-X83100 x 25.4 1645 1150 550 83,34 100.00 25.4 132 65 0.270
CK-X87103 x 16.0 1000 1100 500 57.30 103,96 16.0 134 67 0,165
CK-X103119 x 16.0 1290 900 450 103.23 119,89 16.0 155 80 0,2052
CK-X123140 x 25.4 3840 750 400 123,34 140.00 25.4 184 96 0,400
