Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | CK-N |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 5 PCS |
Harga: | USD 35.00 - 160.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Diameter dalam: | 25 - 90 mm | Diameter luar: | 62 - 180 mm |
---|---|---|---|
Ketebalan: | 25 - 50 mm | Kecepatan Overrunning: | 500 - 200 rmp |
momen: | 137 - 3900 Nm | Bobot: | 1,8 - 9,5 kg |
Menyoroti: | Backstop Sprag Type Clutch,Sprag Type Clutch Untuk Bucket Elevator,Backstop clutch one way bearing |
Deskripsi Produk

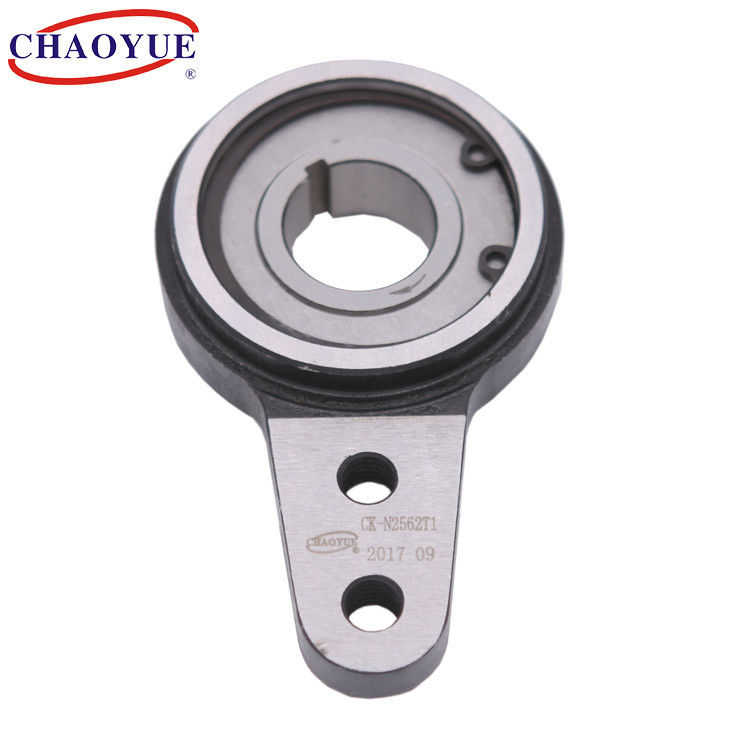

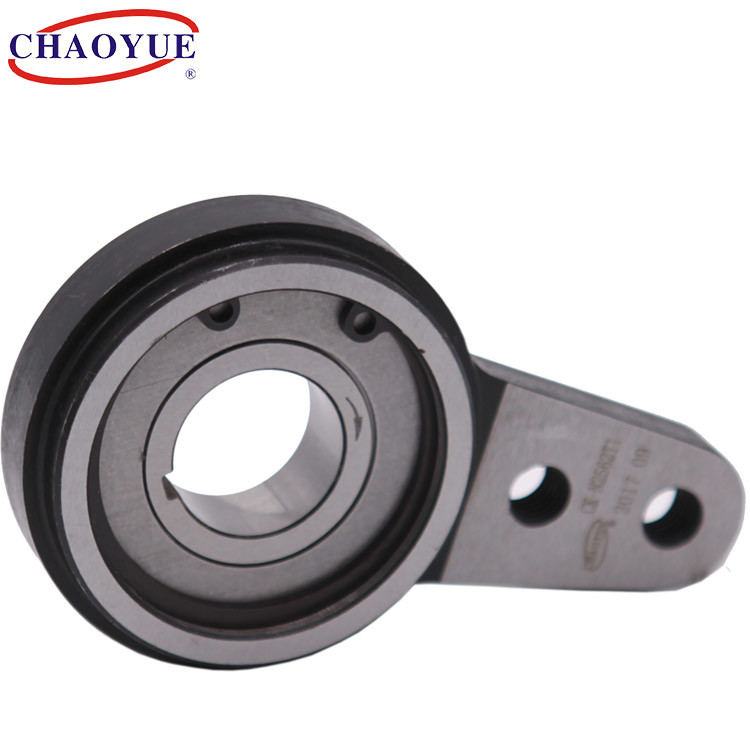

CK-N BSEU Sprag Overrunning Freewheels Backstop Untuk Bucket Elevator
Tipe CK-N adalah kopling satu arah tipe sprag yang terintegrasi tanpa bantalan pendukung dan segel oli, dan cocok untuk aplikasi pada kecepatan lari rendah.
Saat perakitan, diamankan ke bagian tetap dari mesin dan melewati slot di lengan toruqe.Menyediakan berhenti berputar.Jarak bebas radial pada baut ini harus sama dengan 1% dari slot dengan.Lengan torsi dan bantalan tidak boleh diberi prategang.
Terutama digunakan sebagai backstop atau kopling pengindeksan dalam pengepakan dan pencetakan.Tipe ini menyediakan kapasitas torsi tinggi dengan kebutuhan ruang minimum.
Contoh Pemasangan
Tipe | Torsi Nominal [Nm] |
Melampaui Batas Kecepatan [r / menit] |
Dimensi dalam Coutour [mm] | Bobot [kg] |
||||||||||
d [h7] |
D | D1 | C | L | L1 | L2 | L3 | H | H1 | H2 | ||||
CK-N2562 | 137 | 500 | 25 | 62 | 68 | 16 | 25 | 12 | 34 | 10 | 80 | 73 | - | 1.8 |
CK-N25100 | 435 | 400 | 25 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.5 |
CK-N30100 | 435 | 400 | 30 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.4 |
CK-N35100 | 435 | 400 | 35 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.3 |
CK-N40125 | 1035 | 300 | 40 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 4.0 |
CK-N45125 | 1035 | 300 | 45 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.9 |
CK-N50125 | 1035 | 300 | 50 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.8 |
CK-N55125 | 1035 | 300 | 55 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.7 |
CK-N60150 | 1290 | 250 | 60 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.2 |
CK-N70150 | 1290 | 250 | 70 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.1 |
CK-N80180 | 3900 | 200 | 80 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.6 |
CK-N90180 | 3900 | 200 | 90 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.5 |
