Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | GC-B |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 Pc |
Harga: | USD 25.00 - 360.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Nama Produk: | GC-B 0.07 - 42.0 KG ASNU One Way Roller Clutch Bearing Untuk Mesin Pengemas Cetak | Diameter luar: | 35 - 320 mm |
---|---|---|---|
Ketebalan: | 13-108 mm | momen: | 8,3 - 17040 Nm |
Bobot: | 0,07 - 42,0 KG | ||
Menyoroti: | Kopling bantalan rol OD 320mm,Kopling bantalan rol ketebalan 108mm,bantalan rol konveyor OD 320mm |
Deskripsi Produk

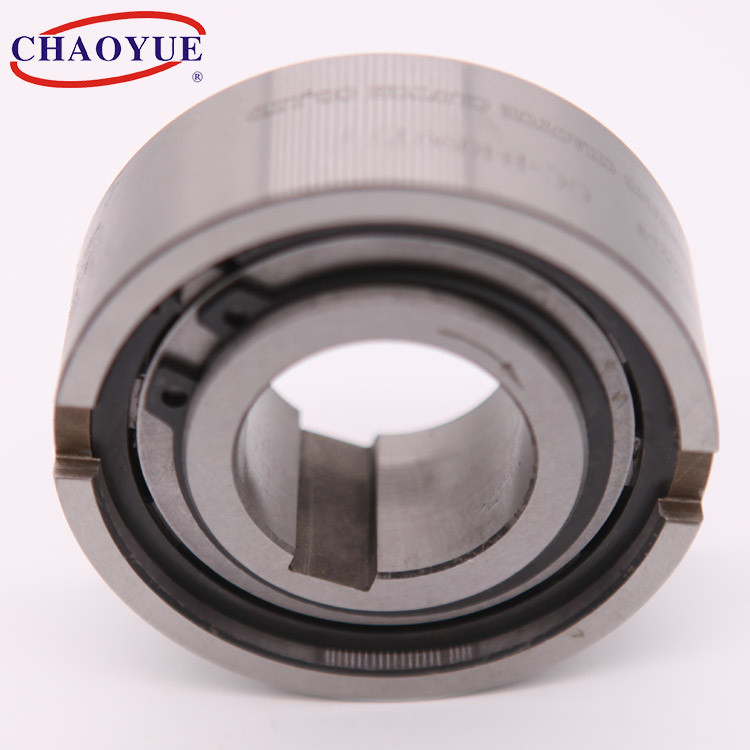

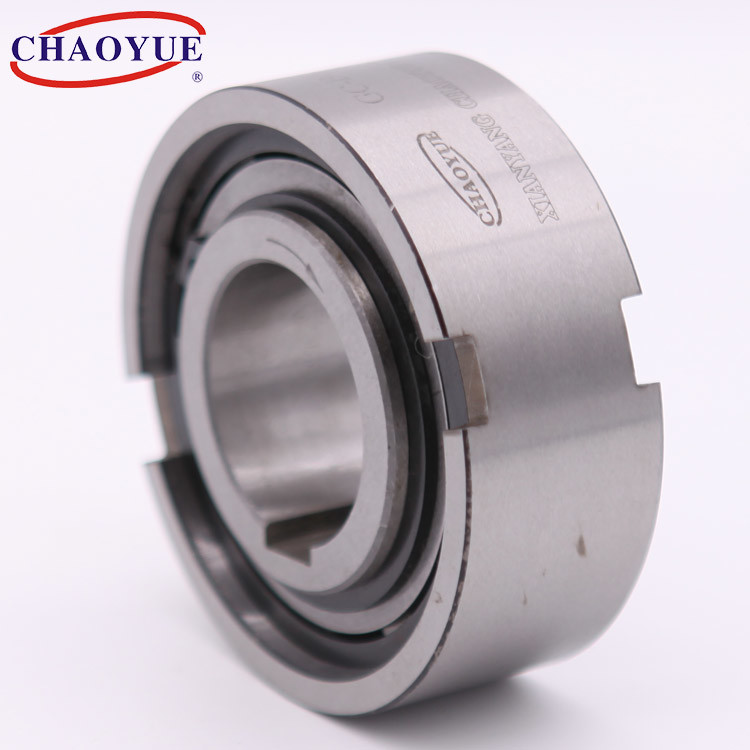

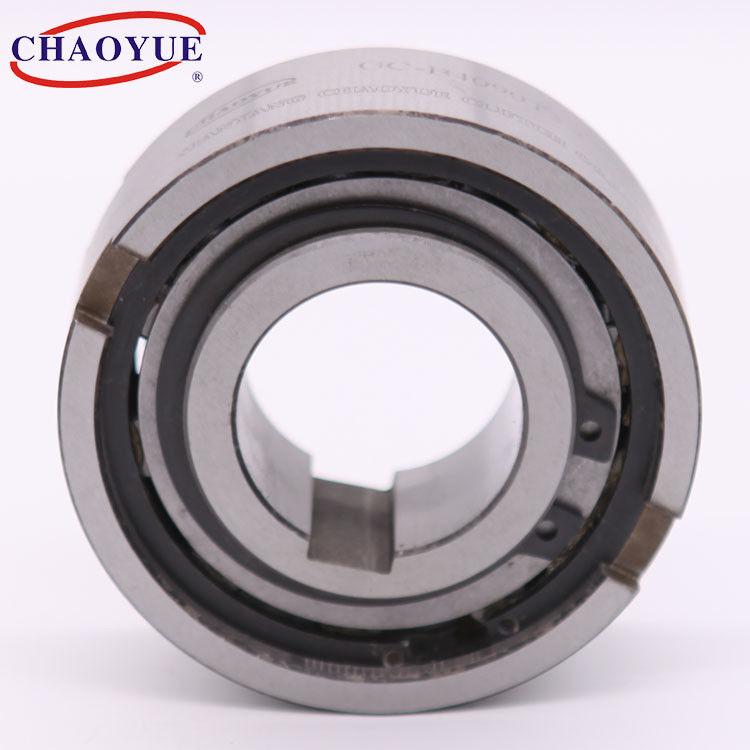

GC-B0,07 - 42.0 KG ASNU One Way Roller Clutch Bearing Untuk Mencetak Mesin Kemasan Packaging
Ketika kopling satu arah tipe roller beroperasi, tegangan kontak maksimum terjadi pada roller kontak dan cincin bagian dalam dan luar.Sebenarnya, karena gaya bias sama di kedua sisi roller, dan cincin bagian dalam dan permukaan cembungnya lebih kecil dari area kontak ke area kontak dengan permukaan cekung cincin luar, sehingga tegangan kontak maksimum terjadi pada permukaan kontak roller dan cincin bagian dalam.Di sini, permukaan keausan yang paling rentan terhadap kelelahan, biasanya berupa kegagalan spalling pitting.Manufaktur kopling satu arah dan roller bagian dalam, cincin luar dari bahan logam, biasanya bahan yang sama dengan bantalan gelinding.
Sejak operasi kopling satu arah, rol selalu mengalami gaya sentrifugal, sehingga selalu berusaha untuk mengimbangi keluar dari pinggiran titik kontak.Oleh karena itu, rol harus ditekan oleh pegas ke alur bukaan ujung kecil untuk menghentikan offset seperti itu, oleh karena itu harus ada alasan gaya bias pegas yang diperlukan.
Contoh Pemasangan
Tipe | Torsi Nominal [Nm] | Melampaui Kecepatan Pembatasan [r / mnt] | Dimensi dalam Coutour [mm] | Bobot | |||||
Balapan batin | Balapan Luar | d [h7] | D [h7] | L | bw xtw | btidak xttidak | |||
GC-B835 | 8.3 | 1650 | 2500 | 8 | 35 | 13 | 4x1.4 | 2x1.0 | 0,07 |
GC-B1235 | 8.3 | 1650 | 2500 | 12 | 35 | 13 | 4x1.4 | 4x1.8 | 0,06 |
GC-B1237 | 8.5 | 1600 | 2500 | 12 | 37 | 20 | 6x3.3 | 4x1.8 | 0,07 |
GC-B1542 | 22 | 1200 | 1800 | 15 | 42 | 18 | 5x1,8 | 5x2.3 | 0.11 |
GC-B1747 | 35 | 1150 | 1700 | 17 | 47 | 19 | 5x2.3 | 5x2.3 | 0.15 |
GC-B2052 | 26 | 1050 | 1550 | 20 | 52 | 21 | 6x2.3 | 6x2.8 | 0.19 |
GC-B2060 | 90 | 850 | 1300 | 20 | 60 | 20 | 6x2.3 | 6x3,0 | 0,08 |
GC-B2062 | 100 | 850 | 1300 | 20 | 62 | 36 | 8x3.5 | 6x2.8 | 0,59 |
GC-B2562 | 90 | 850 | 1300 | 25 | 62 | 24 | 8x2.8 | 8x3.3 | 0.38 |
GC-B3072 | 184 | 700 | 1100 | 30 | 72 | 27 | 10x2,5 | 10x3.3 | 0,54 |
GC-B3580 | 270 | 600 | 950 | 35 | 80 | 31 | 12x3.5 | 12x3.3 | 0,74 |
GC-B4090 | 387 | 550 | 850 | 40 | 90 | 33 | 12x4.1 | 14x3,8 | 0,92 |
GC-B4393 | 400 | 550 | 850 | 43 | 93 | 36 | 14x4.5 | 10x3,0 | 1 |
GC-B45100 | 558 | 500 | 800 | 45 | 100 | 36 | 14x4.6 | 14x3,8 | 1.31 |
GC-B50110 | 720 | 425 | 675 | 50 | 110 | 40 | 14x5.6 | 18x4.4 | 1.74 |
GC-B60130 | 1315 | 375 | 525 | 60 | 130 | 46 | 18x5.6 | 20x4.9 | 2.77 |
GC-B60170 | 2500 | 275 | 425 | 60 | 170 | 90 | 20x7,5 | 18x4.4 | 6.5 |
GC-B65170 | 2500 | 275 | 425 | 65 | 170 | 90 | 20x7,5 | 18x4.4 | 6.3 |
GC-B70150 | 1656 | 300 | 475 | 70 | 150 | 51 | 20x6,9 | 20x4.9 | 4.16 |
GC-B80170 | 2096 | 275 | 425 | 80 | 170 | 58 | 20x7,5 | 22x5.4 | 7.01 |
GC-B90190 | 3468 | 250 | 375 | 90 | 190 | 64 | 20x8.0 | 25x5.4 | 8.2 |
GC-B100215 | 5400 | 225 | 340 | 100 | 215 | 73 | 24x8.5 | 28x6,4 | 12.6 |
GC-B120260 | 5932 | 185 | 275 | 120 | 260 | 86 | 28x10 | 32x7,4 | 23 |
GC-B150320 | 17040 | 150 | 230 | 150 | 320 | 108 | 32x12 | 36x8.4 | 42 |
