Rumah ProdukElemen Penjepit PorosHitam 1240 N.M M75 Baut Klimaks Bushing Tanpa Kunci Untuk Kunci Poros

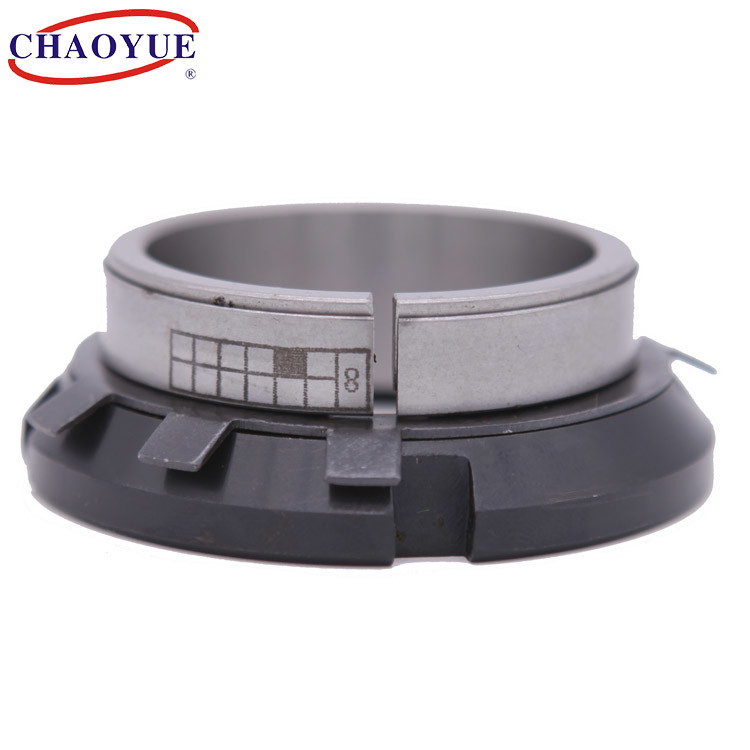

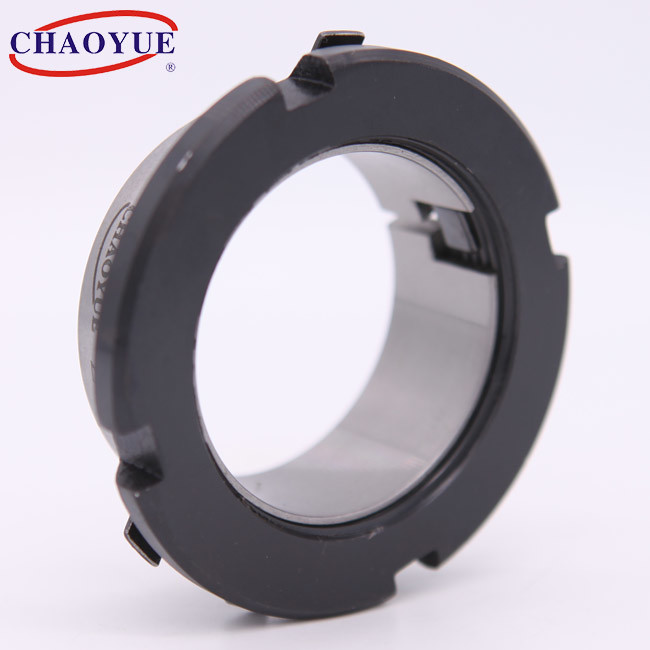

Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock
Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock Black 1240 N.M M75 Bolt Climax Keyless Bushing For Shaft Lock

Hitam 1240 N.M M75 Baut Klimaks Bushing Tanpa Kunci Untuk Kunci Poros

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: Z19A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 Pcs
Harga: USD 5.00 - 20.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 1000 Pcs Per Bulan
Hubungi sekarang

Informasi Detail
Diameter dalam: 14 - 70 mm Diameter luar: 25-84 mm
Ketebalan: 16,5 - 31,5 mm momen: 38 - 1240 Nm
baut: M20 - M75 Bobot: 0,05 - 0,42 kg
Menyoroti:

1240 N.m klimaks tanpa kunci bushing

,

M75 baut klimaks bushing tanpa kunci

,

1240 N.m poros kerah penjepit

Deskripsi Produk

Z19A Keyless Shaft Clamping Elemen Locking Bushing



Hitam 1240 N.M M75 Baut Klimaks Bushing Tanpa Kunci Untuk Kunci Poros 0





Contoh Pemasangan



Hitam 1240 N.M M75 Baut Klimaks Bushing Tanpa Kunci Untuk Kunci Poros 1



Dimensi Dasar [mm] Baut Nilai Beban Tekanan pada Poros
[T / mm2]		 Tekanan pada Hub
[T / mm2]		 Torsi Kencangkan Baut
[Nm]		 Bobot
[kg]
d D E H B d1 Gaya Aksial
[kN]		 Torsi
[N·m]
14 25 32 16,5 6.5 M20 x 1 5.1 38 200 110 95 0,05
15 25 32 16,5 6.5 M20 x 1 5.5 41 185 110 95 0,04
16 25 32 16,5 6.5 M20 x 1 5,45 43 174 110 95 0,04
17 26 32 16,5 6.5 M20 x 1 5.5 47 164 107 95 0,04
18 26 32 16,5 6.5 M20 x 1 5.4 49 155 107 95 0,04
18 30 38 16,5 6.5 M25 x 1,5 6.6 58 185 112 160 0,06
19 30 38 18 6.5 M25 x 1,5 6.6 62 176 112 160 0,06
20 30 38 18 6.5 M25 x 1,5 6.6 66 167 111 160 0,06
22 32 38 18 6.5 M25 x 1,5 6.6 73 152 105 160 0,06
24 35 45 18 6.5 M30 x 1,5 8.75 105 185 127 220 0,08
25 35 45 18 6.5 M30 x 1,5 8.8 110 178 127 220 0,07
28 36 45 18 6.5 M32 x 1,5 8.55 120 159 124 220 0,06
28 40 52 18 6.5 M35 x 1,5 10.6 149 188 141 340 0,09
30 40 52 19.5 7 M35 x 1,5 10.6 160 164 123 340 0,09
32 42 52 19.5 7 M36 x 1,5 10.6 170 154 117 340 0,09
35 45 58 21.5 8 M40 x 1,5 13.1 230 153 120 480 0.11
36 45 58 21.5 8 M40 x 1,5 13.3 240 149 120 480 0.1
38 48 58 21.5 8 M42 x 1,5 13.1 250 141 112 480 0.12
38 50 58 21.5 8 M42 x 1,5 13.1 250 141 112 480 0.14
40 50 65 24.5 10 M45 x 1,5 15.5 310 124 93 680 0.14
40 52 65 24.5 10 M45 x 1,5 15.5 310 120 93 680 0.17
42 55 65 25.5 10 M48 x 1,5 15.2 320 114 87 680 0.2
45 55 72 25.5 10 M50 x 1,5 17.7 400 122 96 870 0.16
45 57 72 25.5 10 M50 x 1,5 17.7 400 122 96 870 0.2
48 60 75 25.5 10 M55 x 2 20.8 500 135 105 970 0.21
50 60 75 25.5 10 M55 x 2 20.8 520 130 105 970 0.18
50 62 75 25.5 10 M55 x 2 20.8 520 130 105 970 0,22
55 65 80 27.5 12 M60 x 2 22 610 103 84 1100 0.21
55 68 80 27.5 12 M60 x 2 22 610 103 84 1100 0,28
56 68 80 27.5 12 M60 x 2 22 620 101 82 1100 0,26
60 70 85 30 12 M65 x 2 26.6 800 113 93 1300 0.24
60 73 85 30.5 12 M65 x 2 26.6 800 113 93 1300 0.33
63 79 92 30.5 14 M70 x 2 31.1 980 107 86 1600 0,43
65 79 92 30.5 14 M70 x 2 31 1010 104 86 1600 0.38
70 84 98 31.5 14 M75 x 2 35.4 1240 110 92 2000 0,42
