Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | Z10 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 10 Pcs |
Harga: | USD 5.00 - 30.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 1000 Pcs Per Bulan |
Informasi Detail |
|||
Diameter dalam: | 12 - 90 mm | Diameter luar: | 32 - 155 mm |
---|---|---|---|
Ketebalan: | 11 - 38 mm | momen: | 0,038 - 7,2 kN.m |
baut: | M5 - M8 | Bobot: | 0,06 - 3,3 kg |
Menyoroti: | Ketebalan 15mm Poros Clamping Elements,m5 baut Poros Clamping Elements,Ketebalan 15mm poros kerah penjepit |
Deskripsi Produk

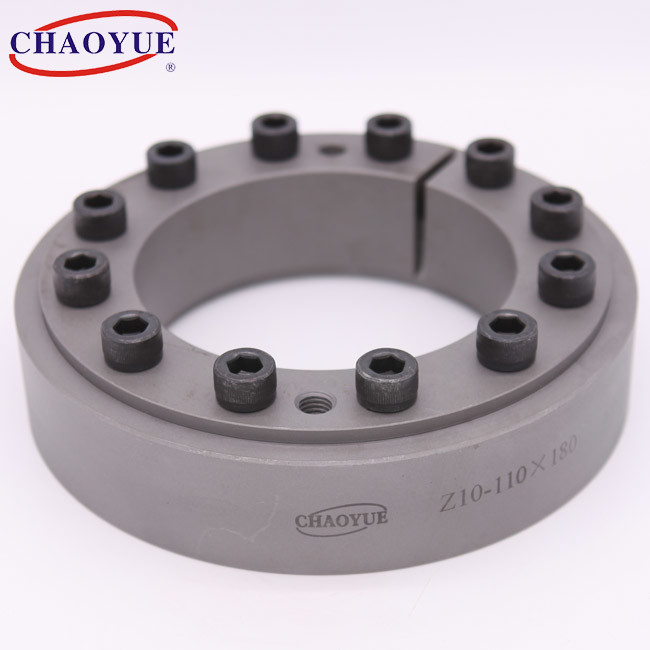

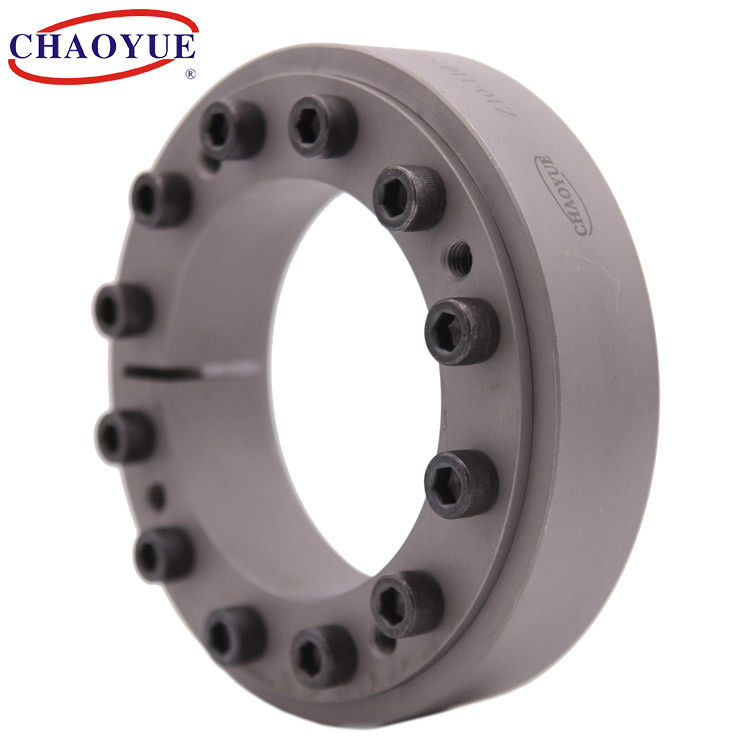

Z10 Ukuran Bore 12mm Sampai 90mm Standard Keyless Shaft Locking Assembly
Contoh Pemasangan
Dimensi Dasar [mm] | Baut | Nilai Beban | Torsi Kencangkan Baut [Nm] |
Bobot [kg] |
||||||
d | D | dw | L | H | e | d1 | Gaya Aksial [kN] |
toruqe [kN.m] |
||
12 | 32 | 10 | 9 | 11 | 1 | M5 | 8 | 0,038 | 5 | 0,06 |
14 | 37 | 12 | 9 | 11 | 1 | M5 | 9 | 0,052 | 5 | 0,08 |
16 | 41 | 14 | 12 | 15 | 1.5 | M5 | 13 | 0,09 | 5 | 0.12 |
18 | 44 | 15 | 12 | 15 | 1.5 | M5 | 10 | 0,08 | 5 | 0.12 |
18 | 44 | 16 | 12 | 15 | 1.5 | M5 | 14 | 0,112 | 5 | 0.12 |
20 | 47 | 17 | 12 | 15 | 1.5 | M5 | 16 | 0.14 | 5 | 0.15 |
20 | 47 | 18 | 12 | 15 | 1.5 | M5 | 20 | 0,184 | 5 | 0.15 |
24 | 50 | 19 | 14 | 18 | 2 | M5 | 17 | 0.16 | 5 | 0.2 |
24 | 50 | 20 | 14 | 18 | 2 | M5 | 20 | 0.2 | 5 | 0.2 |
24 | 50 | 22 | 14 | 18 | 2 | M5 | 25 | 0,28 | 5 | 0,3 |
30 | 60 | 24 | 16 | 20 | 2 | M5 | 23 | 0,28 | 5 | 0,3 |
30 | 60 | 25 | 16 | 20 | 2 | M5 | 25 | 0.32 | 5 | 0,3 |
30 | 60 | 26 | 16 | 20 | 2 | M5 | 27 | 0.36 | 5 | 0,3 |
36 | 72 | 28 | 18 | 22 | 2 | M6 | 37 | 0,55 | 12 | 0.4 |
36 | 72 | 30 | 18 | 22 | 2 | M6 | 43 | 0.68 | 12 | 0.4 |
36 | 72 | 31 | 18 | 22 | 2 | M6 | 46 | 0,74 | 12 | 0.4 |
44 | 80 | 34 | 20 | 24 | 2 | M6 | 41 | 0,7 | 12 | 0.6 |
44 | 80 | 35 | 20 | 24 | 2 | M6 | 44 | 0,77 | 12 | 0.6 |
44 | 80 | 36 | 20 | 24 | 2 | M6 | 47 | 0,85 | 12 | 0.6 |
50 | 90 | 38 | 22 | 26 | 2.5 | M6 | 55 | 1.1 | 12 | 0.8 |
50 | 90 | 40 | 22 | 26 | 2.5 | M6 | 64 | 1.32 | 12 | 0.8 |
50 | 90 | 42 | 22 | 26 | 2.5 | M6 | 72 | 1,54 | 12 | 0.8 |
55 | 100 | 42 | 23 | 29 | 3 | M6 | 54 | 1.13 | 12 | 1.1 |
55 | 100 | 45 | 23 | 29 | 3 | M6 | 66 | 1.5 | 12 | 1.1 |
55 | 100 | 48 | 23 | 29 | 3 | M6 | 77 | 1.85 | 12 | 1.1 |
62 | 110 | 48 | 23 | 29 | 3 | M6 | 69 | 1.6 | 12 | 1.3 |
62 | 110 | 50 | 23 | 29 | 3 | M6 | 77 | 1.92 | 12 | 1.3 |
62 | 110 | 52 | 23 | 29 | 3 | M6 | 84 | 2.17 | 12 | 1.3 |
68 | 115 | 50 | 23 | 29 | 3 | M6 | 73 | 1.8 | 12 | 1.4 |
68 | 115 | 55 | 23 | 29 | 3 | M6 | 90 | 2.44 | 12 | 1.4 |
68 | 115 | 60 | 23 | 29 | 3 | M6 | 103 | 3.1 | 12 | 1.4 |
75 | 138 | 55 | 25 | 31 | 4 | M8 | 97 | 2.7 | 29 | 1.7 |
75 | 138 | 60 | 25 | 31 | 4 | M8 | 117 | 3.52 | 29 | 1.7 |
75 | 138 | 65 | 25 | 31 | 4 | M8 | 133 | 4.3 | 29 | 1.7 |
80 | 145 | 60 | 25 | 31 | 4 | M8 | 108 | 3.25 | 29 | 1.9 |
80 | 145 | 65 | 25 | 31 | 4 | M8 | 121 | 3.97 | 29 | 1.9 |
80 | 145 | 70 | 25 | 31 | 4 | M8 | 133 | 4.7 | 29 | 1.9 |
90 | 155 | 65 | 30 | 38 | 4 | M8 | 145 | 4.7 | 29 | 3.3 |
90 | 155 | 70 | 30 | 38 | 4 | M8 | 170 | 5.98 | 29 | 3.3 |
90 | 155 | 75 | 30 | 38 | 4 | M8 | 190 | 7.2 | 29 | 3.3 |
