Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | Z10 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 Pc |
Harga: | USD 760.00 - 5600.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 2 - 5 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 100 pcs per bulan |
Informasi Detail |
|||
Diameter dalam: | 300 - 620 mm | Diameter luar: | 485 - 1020 mm |
---|---|---|---|
Ketebalan: | 140 - 286 mm | momen: | 262 - 3100 kN.m |
baut: | M20 - M30 | Bobot: | 118 - 1080 kg |
Menyoroti: | Ukuran 300mm Shaft Clamping Elements,262kN.m Shaft Clamping Elements,262kN.m shaft locking clamp |
Deskripsi Produk

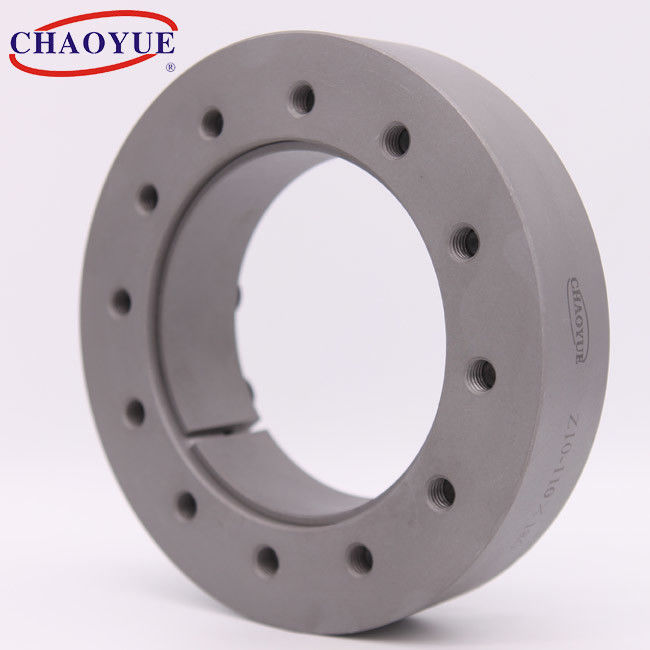

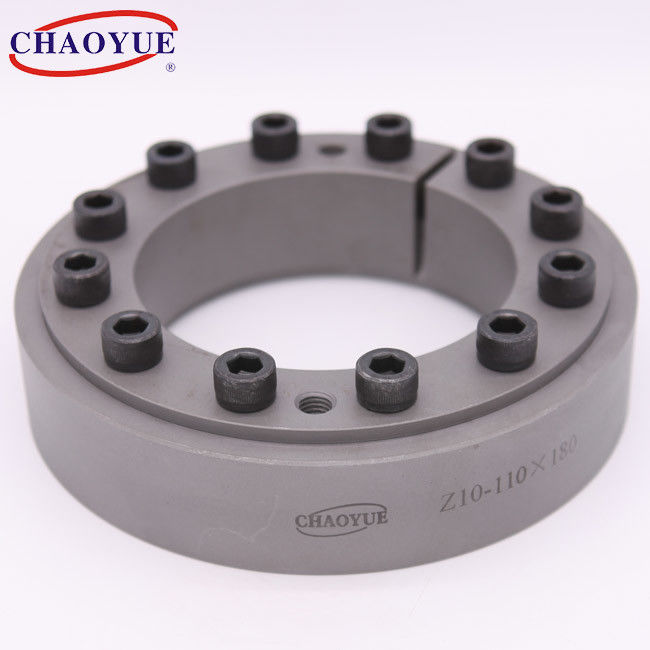

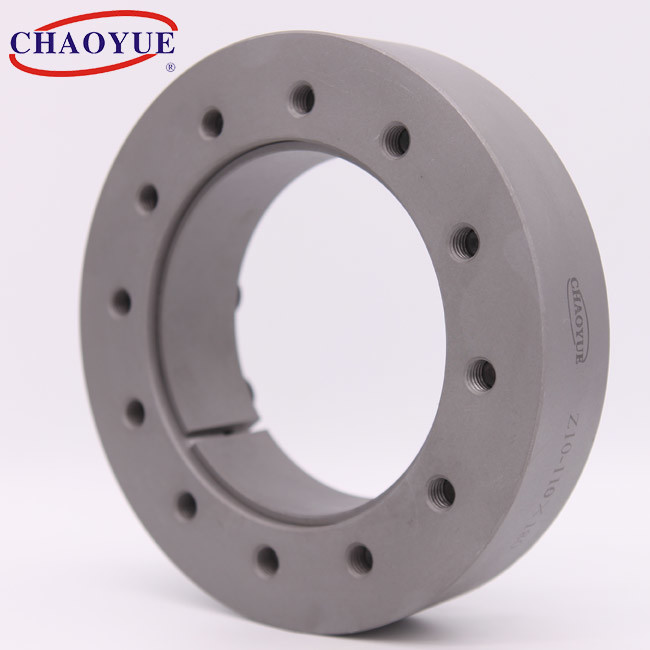

Z10 Ukuran Bore 300mm Hingga 620mm Kunci Daya Transmisi Daya
Contoh Pemasangan
Dimensi Dasar [mm] | Baut | Nilai Beban | Torsi Kencangkan Baut [Nm] |
Bobot [kg] |
||||||
d | D | dw | L | H | e | d1 | Gaya Aksial [kN] |
toruqe [kN.m] |
||
300 | 485 | 230 | 122 | 140 | 10 | M20 | 2280 | 262 | 470 | 118 |
300 | 485 | 240 | 122 | 140 | 10 | M20 | 2450 | 294 | 470 | 118 |
300 | 485 | 245 | 122 | 140 | 10 | M20 | 2530 | 310 | 470 | 118 |
320 | 520 | 240 | 122 | 140 | 10 | M24 | 2510 | 301 | 820 | 131 |
320 | 520 | 250 | 122 | 140 | 10 | M24 | 2682 | 335 | 820 | 131 |
320 | 520 | 260 | 122 | 140 | 10 | M24 | 2850 | 370 | 820 | 131 |
340 | 570 | 250 | 134 | 155 | 12 | M24 | 3120 | 389 | 820 | 186 |
340 | 570 | 260 | 134 | 155 | 12 | M24 | 3300 | 426 | 820 | 186 |
340 | 570 | 270 | 134 | 155 | 12 | M24 | 3430 | 463 | 820 | 186 |
360 | 590 | 280 | 140 | 159 | 12 | M24 | 3800 | 532 | 820 | 204 |
360 | 590 | 290 | 140 | 159 | 12 | M24 | 3970 | 575 | 820 | 204 |
360 | 590 | 300 | 140 | 159 | 12 | M24 | 3990 | 599 | 820 | 204 |
390 | 650 | 300 | 144 | 163 | 14 | M24 | 4260 | 640 | 820 | 250 |
390 | 650 | 310 | 144 | 163 | 14 | M24 | 4400 | 690 | 820 | 250 |
390 | 650 | 320 | 144 | 163 | 14 | M24 | 4640 | 742 | 820 | 250 |
420 | 670 | 330 | 164 | 184 | 14 | M24 | 4770 | 787 | 820 | 300 |
420 | 670 | 340 | 164 | 184 | 14 | M24 | 5000 | 846 | 820 | 300 |
420 | 670 | 350 | 164 | 184 | 14 | M24 | 5200 | 910 | 820 | 300 |
440 | 740 | 340 | 172 | 192 | 15 | M24 | 5500 | 935 | 820 | 400 |
440 | 740 | 350 | 172 | 192 | 15 | M24 | 5720 | 1000 | 820 | 400 |
440 | 740 | 360 | 172 | 192 | 15 | M24 | 6000 | 1060 | 820 | 400 |
460 | 770 | 360 | 172 | 192 | 15 | M24 | 6250 | 1090 | 820 | 420 |
460 | 770 | 370 | 172 | 192 | 15 | M24 | 6200 | 1150 | 820 | 420 |
460 | 770 | 380 | 172 | 192 | 15 | M24 | 6500 | 1235 | 820 | 420 |
480 | 800 | 380 | 188 | 213 | 15 | M24 | 6560 | 1280 | 820 | 500 |
480 | 800 | 390 | 188 | 213 | 15 | M24 | 6750 | 1350 | 820 | 500 |
480 | 800 | 400 | 188 | 213 | 15 | M24 | 6940 | 1420 | 820 | 500 |
500 | 850 | 400 | 188 | 213 | 15 | M27 | 7500 | 1480 | 1210 | 570 |
500 | 850 | 410 | 188 | 213 | 15 | M27 | 7720 | 1600 | 1210 | 570 |
500 | 850 | 420 | 188 | 213 | 15 | M27 | 7920 | 1720 | 1210 | 570 |
530 | 910 | 430 | 213 | 238 | 17 | M27 | 9470 | 1880 | 1210 | 740 |
530 | 910 | 440 | 213 | 238 | 17 | M27 | 9000 | 2000 | 1210 | 740 |
530 | 910 | 450 | 213 | 238 | 17 | M27 | 9250 | 2120 | 1210 | 740 |
560 | 940 | 450 | 213 | 238 | 17 | M27 | 8950 | 2020 | 1210 | 770 |
560 | 940 | 460 | 213 | 238 | 17 | M27 | 9350 | 2150 | 1210 | 770 |
560 | 940 | 470 | 213 | 238 | 17 | M27 | 9700 | 2280 | 1210 | 770 |
590 | 980 | 470 | 228 | 260 | 18 | M27 | 10600 | 2500 | 1210 | 900 |
590 | 980 | 480 | 228 | 260 | 18 | M27 | 11000 | 2650 | 1210 | 900 |
590 | 980 | 490 | 228 | 260 | 18 | M27 | 11450 | 2800 | 1210 | 900 |
620 | 1020 | 500 | 254 | 286 | 18 | M30 | 11000 | 2740 | 1640 | 1080 |
620 | 1020 | 510 | 254 | 286 | 18 | M30 | 11300 | 2900 | 1640 | 1080 |
620 | 1020 | 520 | 254 | 286 | 18 | M30 | 11900 | 3100 | 1640 | 1080 |
