Rumah ProdukRakitan Penguncian Tanpa KunciTanpa Kunci 36mm ID 38kN Lengan Ekspansi Lengan Aksial Baja

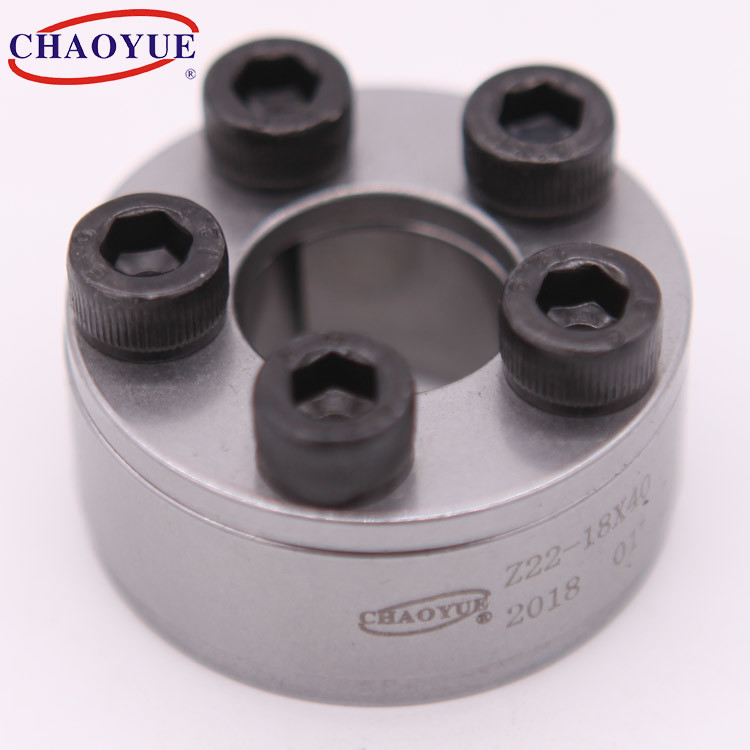

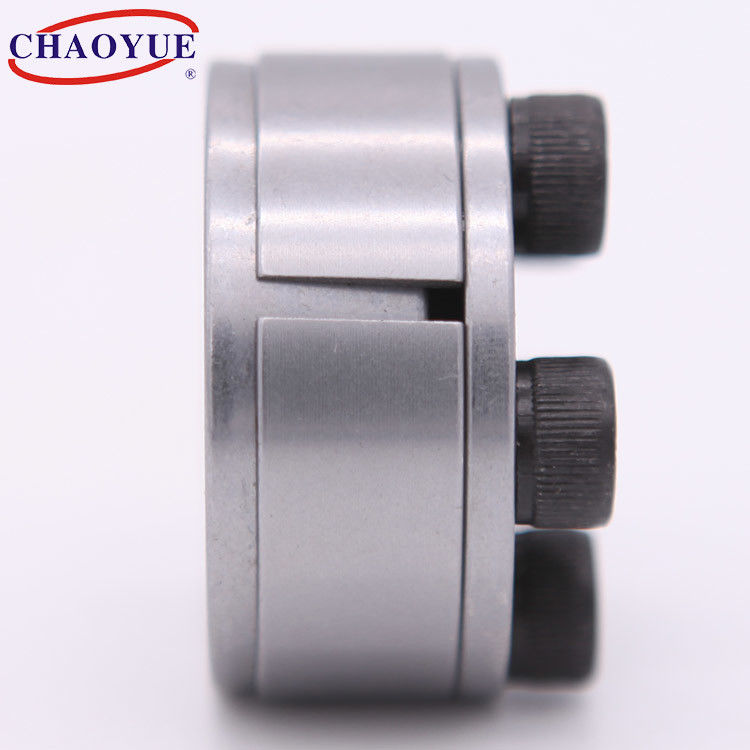

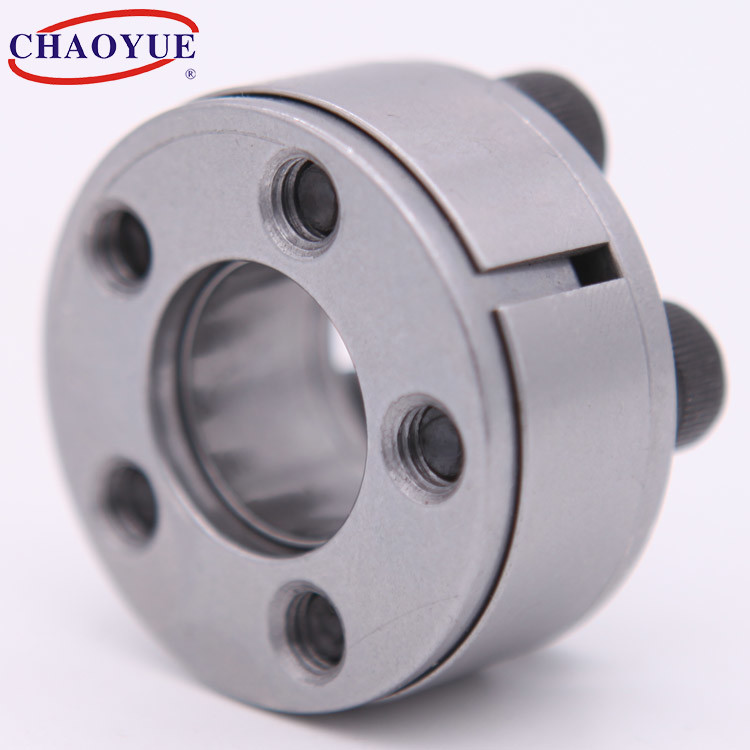

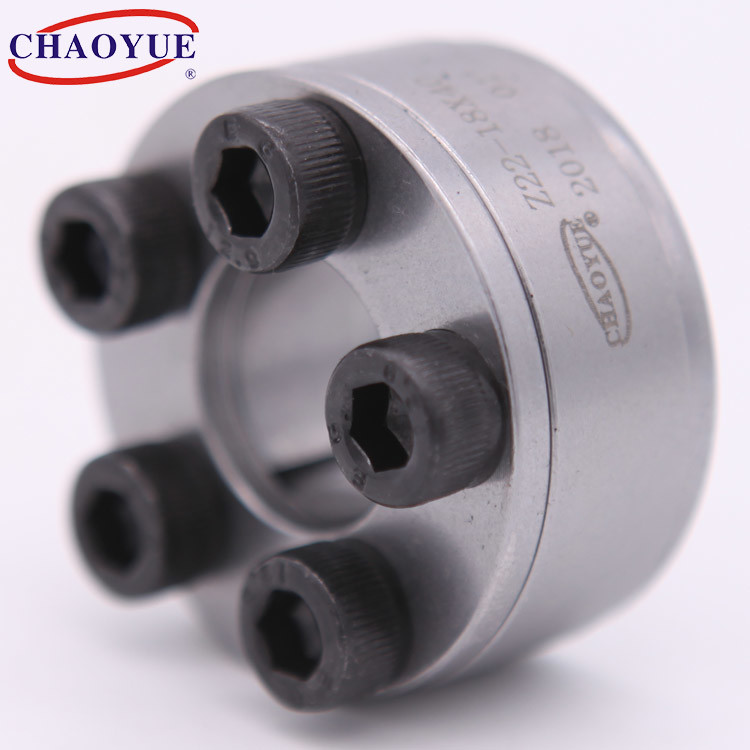

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel
Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Tanpa Kunci 36mm ID 38kN Lengan Ekspansi Lengan Aksial Baja

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: Z22
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 Pcs
Harga: USD 8.00 - 40.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 1000 Pcs Per Bulan
Hubungi sekarang

Informasi Detail
Diameter dalam: 18 - 90 mm Diameter luar: 40 - 125 mm
Ketebalan: 18 - 35 mm momen: 0,2 - 6,9 kN.m
baut: M6 - M10 Bobot: 0,16 - 1,25 kg
Menyoroti:

36mm ID lengan ekspansi joint

,

38kN Axial Force lengan ekspansi joint

,

38kN Axial Force threaded clamp collar

Deskripsi Produk

Z22 Keyless Shaft Wheel Menghubungkan Rakitan Pengunci



Tanpa Kunci 36mm ID 38kN Lengan Ekspansi Lengan Aksial Baja 0





Contoh Pemasangan



Tanpa Kunci 36mm ID 38kN Lengan Ekspansi Lengan Aksial Baja 1





Dimensi Dasar [mm] Baut Nilai Beban Tekanan pada Poros
[T / mm2]		 Torsi Kencangkan Baut
[Nm]		 Bobot
[kg]
d D L L1 L2 d1 tidak Gaya Aksial
[kN]		 Torsi
[kN·m]
18 40 24 18 15 M6 5 22 0.2 260 14 0.16
19 41 24 18 15 M6 5 22 0.21 255 14 0.18
20 42 24 18 15 M6 6 26 0,26 280 14 0.19
22 44 24 18 15 M6 6 26 0,29 260 14 0.19
24 46 24 18 15 M6 6 26 0.31 230 14 0.2
25 47 24 18 15 M6 6 26 0.33 270 14 0.2
28 50 24 18 15 M6 8 35 0,49 250 14 0.24
30 52 24 18 15 M6 8 35 0,52 230 14 0.24
32 54 24 18 15 M6 8 35 0,56 200 14 0,25
35 57 28 22 18 M6 9 38 0.68 190 14 0,26
36 59 28 22 18 M6 9 38 0,7 200 14 0,26
38 60 28 22 18 M6 10 43 0.83 190 14 0.27
40 62 28 22 18 M6 10 43 0,87 225 14 0.27
42 70 36 28 24 M8 8 64 1.36 210 35 0.38
45 73 36 28 24 M8 8 64 1.45 195 35 0,45
48 76 36 28 24 M8 8 64 1.55 190 35 0,46
50 78 36 28 24 M8 8 64 1.61 195 35 0,48
55 83 36 28 24 M8 9 72 2 190 35 0,49
56 84 36 28 24 M8 9 72 2.03 195 35 0,5
60 88 36 28 24 M8 10 80 2.42 190 35 0,55
63 91 36 28 24 M8 10 80 2.54 190 35 0,56
65 93 36 28 24 M8 10 80 2.62 180 35 0,58
70 105 45 35 31 M10 9 114 4 200 70 1.01
75 110 45 35 31 M10 10 128 4.8 205 70 1.06
80 115 45 35 31 M10 10 128 5.1 190 70 1.12
85 120 45 35 31 M10 10 128 5,45 180 70 1.19
90 125 45 35 31 M10 10 153 6.9 205 70 1.25
