Rumah ProdukRakitan Penguncian Tanpa KunciCHAOYUE Struktur Kompak 3560N.m Rakitan Pengunci Tanpa Kunci Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24
CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24 CHAOYUE Compact Structure 3560N.m Keyless Locking Assembly Z24

CHAOYUE Struktur Kompak 3560N.m Rakitan Pengunci Tanpa Kunci Z24

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: Z24
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 Pcs
Harga: USD 2.50 - 100.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 1000 Pcs Per Bulan
Hubungi sekarang

Informasi Detail
Diameter dalam: 22 - 85 mm Diameter luar: 35 - 120 mm
Ketebalan: 26 - 92 mm momen: 38 - 3560 Nm
baut: M3 - M8 Bobot: 0,08 - 2,71 kg
Menyoroti:

Rakitan Penguncian Tanpa Kunci 3560N.m

,

Struktur Kompak Rakitan Penguncian Tanpa Kunci

,

penjepit poros pelepas cepat 3560N.m

Deskripsi Produk

Z24 Struktur Ringkas Rakitan Pengunci Poros Tanpa Kunci

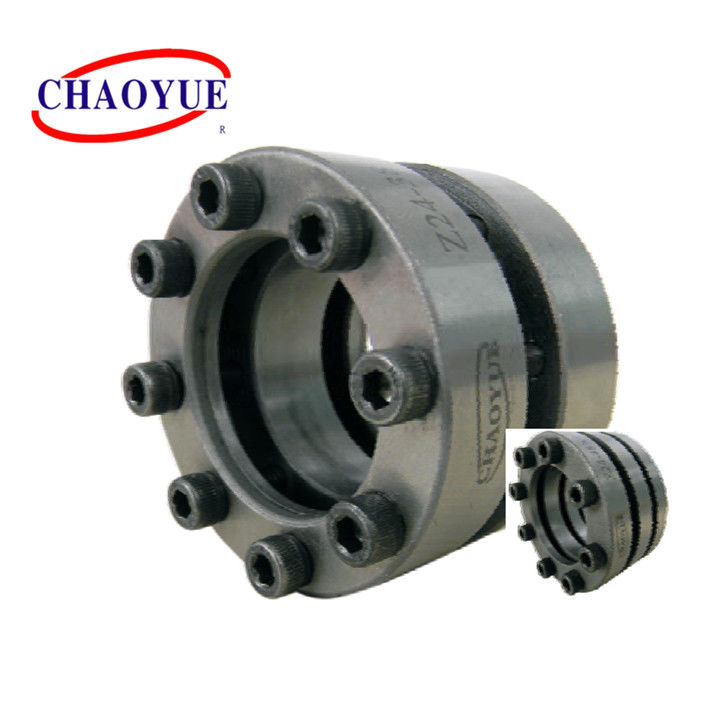

CHAOYUE Struktur Kompak 3560N.m Rakitan Pengunci Tanpa Kunci Z24 0

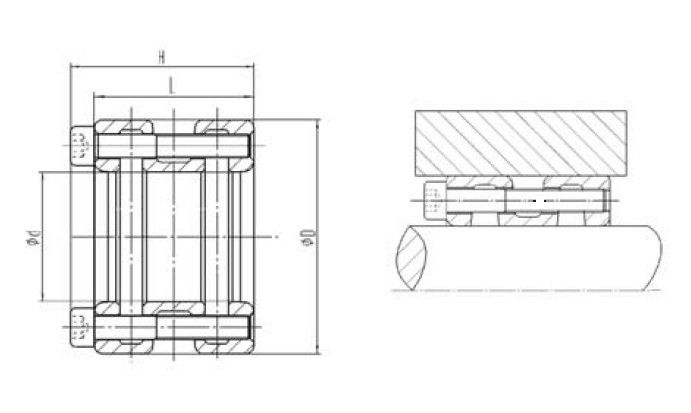

Contoh Pemasangan

CHAOYUE Struktur Kompak 3560N.m Rakitan Pengunci Tanpa Kunci Z24 1

Dimensi Dasar [mm] Baut Nilai Beban Torsi Kencangkan Baut
[Nm]		 Bobot
[kg]
d D L H d1 tidak Gaya Aksial
[N]		 Torsi
[N·m]
22 35 26 29 M3 6 3450 38 2 0,08
25 38 26 29 M3 6 6800 85 2 0,08
28 45 26 30 M4 6 7500 105 4 0.13
30 47 26 30 M4 6 12600 190 4 0,25
38 60 36 41 M5 8 16680 317 7 0,3
40 62 36 41 M5 8 27000 540 7 0.33
42 65 36 41 M5 8 30500 640 7 0.36
45 70 41 46 M5 8 38200 860 7 0.4
48 75 41 46 M5 8 39600 950 7 0,5
50 75 41 46 M6 8 41600 1040 12 0,52
55 80 41 47 M6 8 48000 1320 12 0,55
60 85 41 47 M6 8 54600 1640 12 0,61
65 95 77 85 M8 8 69.000 2240 40 1.52
70 100 77 85 M8 8 74300 2600 40 1.6
75 105 77 85 M8 8 77300 2900 40 1.71
80 110 77 85 M8 8 80250 3210 40 1.8
85 120 92 100 M8 8 83700 3560 40 2.71
