Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | Z3 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 Pc |
Harga: | USD 1.00 - 50.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 1000 Pcs Per Bulan |
Informasi Detail |
|||
Ukuran Bore: | 20-150 mm | Diameter luar: | 47 - 200 mm |
---|---|---|---|
Ketebalan: | 31-65 mm | Bobot: | 0,29 - 6,7 kg |
Toruqe: | 0,3 - 28,5 kN.m | Aplikasi: | Mesin industri, sambungan poros |
Menyoroti: | 150mm ukuran lubang kopling poros tanpa kunci,37mm panjang kopling poros tanpa kunci,150mm ukuran lubang kunci poros meruncing |

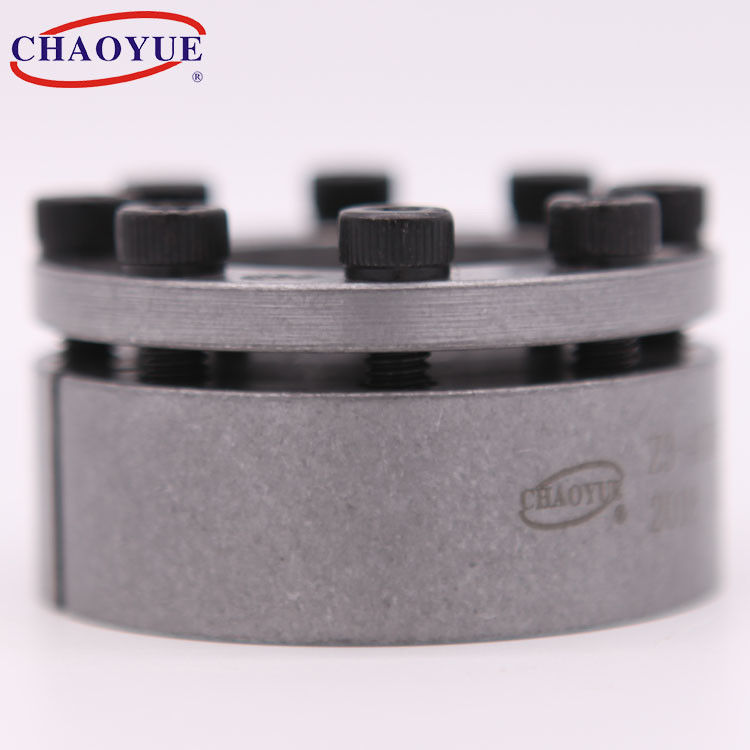

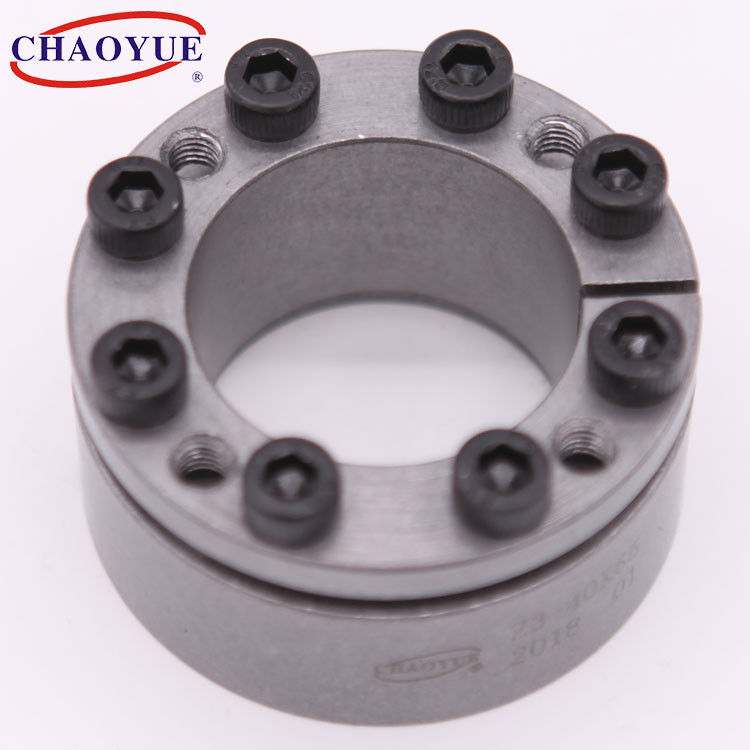

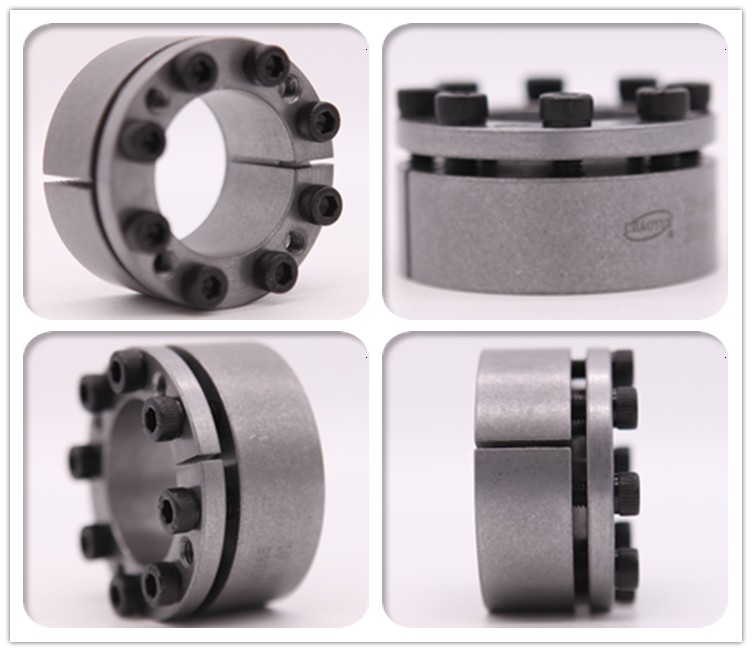

Deskripsi Produk
Contoh Pemasangan
Dimensi Dasar [mm] | Baut | Nilai Beban | Tekanan pada Poros [T / mm2] |
Tekanan pada Hub [T / mm2] |
Torsi Kencangkan Baut [Nm] |
Bobot [kg] |
||||||
d | D | L | L1 | L2 | d1 | tidak | Gaya Aksial [kN] |
toruqe [kN.m] |
||||
20 | 47 | 37 | 31 | 22 | M6 | 4 | 30 | 0,3 | 287 | 90 | 17 | 0,29 |
22 | 47 | 37 | 31 | 22 | M6 | 4 | 30 | 0.33 | 260 | 90 | 17 | 0.27 |
25 | 50 | 37 | 31 | 22 | M6 | 5 | 35 | 0,44 | 287 | 106 | 17 | 0,3 |
28 | 55 | 37 | 31 | 22 | M6 | 5 | 35 | 0,49 | 256 | 96 | 17 | 0.36 |
30 | 55 | 37 | 31 | 22 | M6 | 5 | 35 | 0,53 | 239 | 96 | 17 | 0.34 |
35 | 60 | 37 | 31 | 22 | M6 | 6 | 45 | 0,81 | 246 | 106 | 17 | 0.38 |
40 | 65 | 37 | 31 | 22 | M6 | 6 | 45 | 0,94 | 215 | 98 | 17 | 0,41 |
45 | 75 | 46 | 38 | 25 | M8 | 6 | 80 | 1.86 | 283 | 134 | 41 | 0,7 |
50 | 80 | 46 | 38 | 25 | M8 | 6 | 80 | 2.07 | 255 | 128 | 41 | 0,76 |
55 | 85 | 46 | 38 | 25 | M8 | 7 | 90 | 2.54 | 270 | 138 | 41 | 0.82 |
60 | 90 | 46 | 38 | 25 | M8 | 7 | 90 | 2.77 | 247 | 130 | 41 | 0,88 |
65 | 95 | 46 | 38 | 25 | M8 | 8 | 105 | 3.58 | 261 | 141 | 41 | 0,94 |
70 | 110 | 60 | 50 | 33 | M10 | 7 | 140 | 5.1 | 244 | 128 | 83 | 2.1 |
75 | 115 | 60 | 50 | 33 | M10 | 7 | 140 | 5.46 | 228 | 119 | 83 | 2.2 |
80 | 120 | 60 | 50 | 33 | M10 | 7 | 140 | 5,85 | 214 | 112 | 83 | 2.3 |
85 | 125 | 60 | 50 | 33 | M10 | 8 | 175 | 7.45 | 230 | 129 | 83 | 2.4 |
90 | 130 | 60 | 50 | 33 | M10 | 8 | 175 | 7.9 | 217 | 124 | 83 | 2.6 |
95 | 135 | 60 | 50 | 33 | M10 | 10 | 205 | 9.9 | 257 | 149 | 83 | 2.7 |
100 | 145 | 68 | 58 | 41 | M10 | 10 | 220 | 11 | 192 | 114 | 83 | 3.7 |
105 | 150 | 68 | 58 | 41 | M10 | 10 | 220 | 11.55 | 210 | 114 | 83 | 3.9 |
110 | 155 | 68 | 58 | 41 | M10 | 10 | 220 | 12.1 | 175 | 107 | 83 | 4 |
120 | 165 | 68 | 58 | 41 | M10 | 12 | 260 | 15.7 | 192 | 120 | 83 | 4.3 |
125 | 170 | 68 | 58 | 41 | M12 | 10 | 320 | 17.5 | 189 | 120 | 145 | 4.8 |
130 | 180 | 68 | 58 | 41 | M12 | 10 | 320 | 20.7 | 188 | 120 | 145 | 5.9 |
140 | 190 | 68 | 58 | 41 | M12 | 10 | 320 | 22.5 | 175 | 114 | 145 | 6.3 |
150 | 200 | 77 | 65 | 45 | M12 | 12 | 380 | 28.5 | 196 | 130 | 145 | 6.7 |
