Ketebalan Keyway Tunggal 27mm Torsi 325Nm Cam Clutch Bearing Overriding

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: CSK
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10 Pcs
Harga: USD 2.50 - 10.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 5000 pcs per bulan

Informasi Detail

Diameter dalam: 12-40 mm Diameter luar: 32-80 mm
momen: 9,3 - 325 Nm Ketebalan: 10 - 27 mm
Ketahanan Gesekan: 0,7 - 10 Ncm Bobot: 0,04 - 0,6
Menyoroti:

ketebalan 27mm bantalan kopling cam

,

bantalan kopling cam torsi 325Nm

,

ketebalan 27mm kopling satu arah

Deskripsi Produk

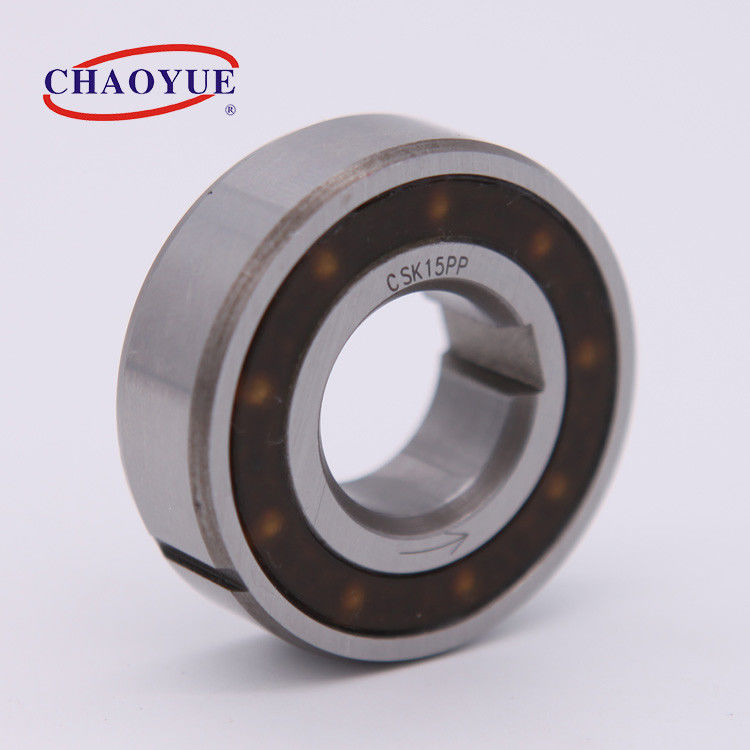

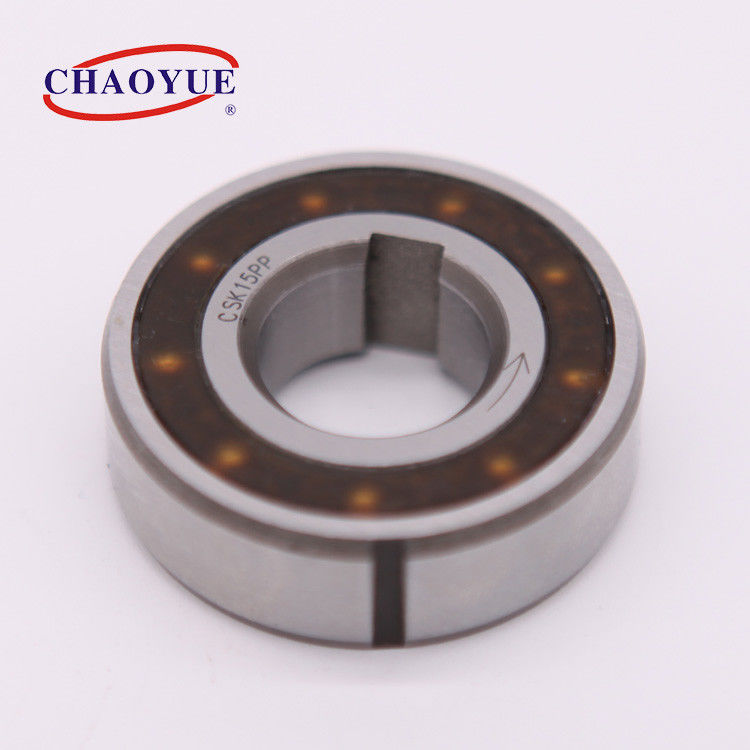

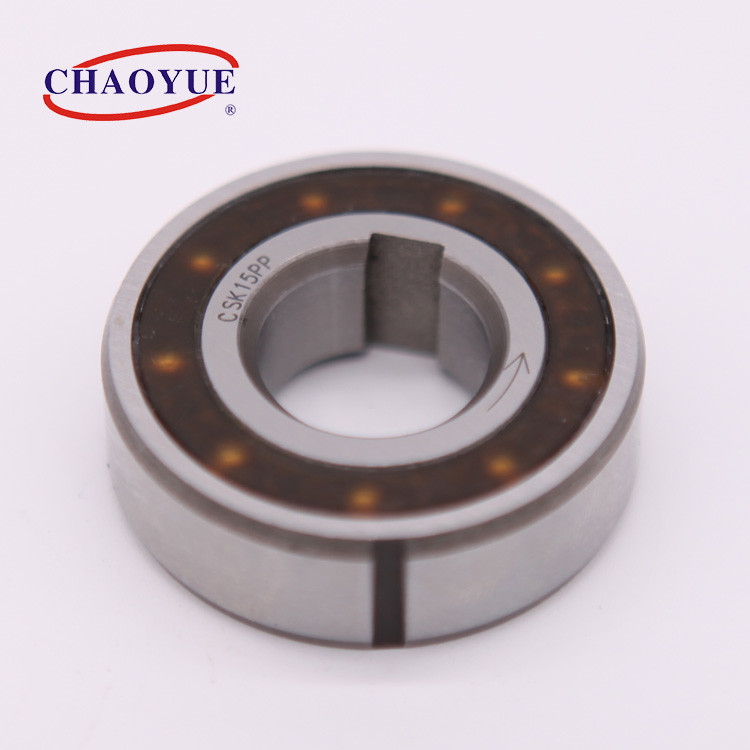

CSK / UK One Way Overrunning Clutch Bearing Single Keyway / Double Keyway



Freewheels tipe CSK..P, CSK..PP, CSK-2RS tipe sprag terdiri dari kopling sprag biasa dan bantalan bola.Kopling ini tidak hanya dapat mewujudkan fungsi overrunning backstop indexing tetapi juga menanggung gaya radial;Unit dikirim dengan dilumasi gemuk.



Tipe CSK..P, CSK..2RS memiliki fitur keyway pada inner race.Untuk alasan ini dapat dikunci ke poros dengan toleransi k6.CSK..PP memiliki alur pasak baik pada inner race maupun outer race.



Seri ini banyak digunakan dalam sistem mesin percetakan kemasan, dan peralatan otomatisasi.






Contoh Pemasangan

Ketebalan Keyway Tunggal 27mm Torsi 325Nm Cam Clutch Bearing Overriding 0




Ketebalan Keyway Tunggal 27mm Torsi 325Nm Cam Clutch Bearing Overriding 1



Tipe Dimensi dalam Coutour [mm] Beban bantalan bantalan
[GB/T276]
Gesekan
Perlawanan
TR [Ncm]
Bobot
d Tkn1)
[Nm]
tidakmaksimal
[min-1]
D L b untuk b1 untuk1 Din.
[kN]
Stat.
[kN]

CKS..P

UKC

12 9.3 10000 32 10     4 1.2 6.1 2.77 6201 0,7 0,04
15 17 8400 35 11     5 1.2 7.4 3.42 6202 0.9 0,06
17 30 7350 40 12     5 1.2 7.9 3.8 6203 1.1 0,07
20 50 6000 47 14     6 1.6 9.4 4.46 6204 1.3 0.11
25 85 5200 52 15     8 2 10.7 5.46 6205 2 0.14
30 138 4200 62 16     8 2 11.7 6.45 6206 4.4 0.21
35 175 3600 72 17     10 2.4 12.6 7.28 6207 5.8 0,3
40* 325 3000 80 22     12 3.3 15.54 12.25 - 7 0,5

CSK..PP

UKCC

15 17 8400 35 11 2 0.6 5 1.2 7.4 3.42 6202 0.9 0,06
17 30 7350 40 12 2 1 5 1.2 7.9 3.8 6203 1.1 0,07
20 50 6000 47 14 3 1.5 6 1.6 9.4 4.46 6204 1.3 0.11
25 85 5200 52 15 6 2 8 2 10.7 5.46 6205 2 0.14
30 138 4200 62 16 6 2 8 2 11.7 6.45 6206 4.4 0.21
          8 2.5
40 325 3000 80 22 10 3 12 3.3 15.54 12.25 - 7 0,5
CSK..PP-2RS 12 9.3 10000 32 14     4 1.2 6.1 2.77 - 3 0,05
15 17 8400 35 16     5 1.2 7.4 3.42 - 4 0,07
17 30 7350 40 17     5 1.2 7.9 3.8 - 5.6 0,09
20 50 6000 47 19     6 1.6 9.4 4.46 - 6 0,145
25 85 5200 52 20     8 2 10.7 5.46 - 6 0,175
30 138 4200 62 21     8 2 11.7 6.45 - 7.5 0.27
35 175 3600 72 22     10 2.4 12.6 7.28 - 8.2 0.4
40 325 3000 80 27     12 3.3 15.54 12.25 - 10 0.6
