Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | Z7C |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 Pc |
Harga: | USD 70.00 - 3060.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 2 - 5 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Diameter dalam: | 140 - 500 mm | Diameter luar: | 230 - 850 mm |
---|---|---|---|
Ketebalan: | 74 - 274 mm | momen: | 20,7 - 2080 kN.m |
baut: | M12 - M27 | Bobot: | 13 - 750 kg |
Menyoroti: | 370mm diameter luar kunci poros tirus,kunci poros tirus 130kN.m,rakitan penguncian poros 130kN.m |
Deskripsi Produk

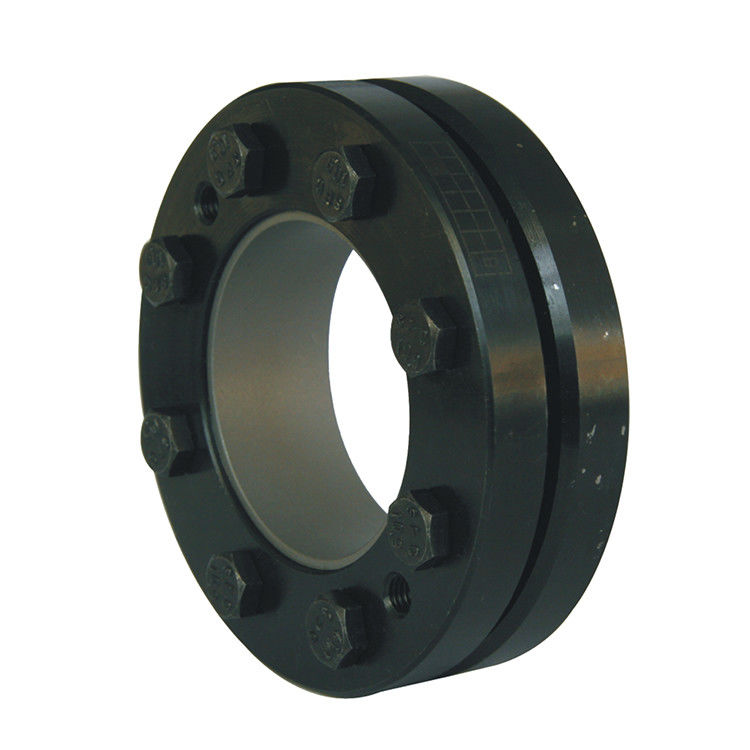

Rakitan Elemen Penjepit Perangkat Kunci Daya Poros Z7C
Contoh Pemasangan
Dimensi Dasar [mm] | Baut | Nilai Beban | Torsi Kencangkan Baut [Nm] |
Bobot [kg] |
|||||||
d | D | dw | L | H | e | d1 | tidak | Gaya Aksial [kN] |
toruqe [kN.m] |
||
140 | 230 | 95 | 60 | 74 | 7 | M12 | 12 | 436 | 20.7 | 100 | 13 |
140 | 230 | 100 | 60 | 74 | 7 | M12 | 12 | 480 | 24 | 100 | 13 |
140 | 230 | 105 | 60 | 74 | 7 | M12 | 12 | 518 | 27.2 | 100 | 13 |
155 | 263 | 105 | 66 | 80 | 7 | M12 | 15 | 545 | 28.6 | 100 | 20 |
155 | 263 | 110 | 66 | 80 | 7 | M12 | 15 | 591 | 32.5 | 100 | 20 |
155 | 263 | 115 | 66 | 80 | 7 | M12 | 15 | 633 | 36.4 | 100 | 20 |
165 | 290 | 115 | 72 | 88 | 8 | M16 | 10 | 701 | 40.3 | 240 | 26 |
165 | 290 | 120 | 72 | 88 | 8 | M16 | 10 | 758 | 45.5 | 240 | 26 |
165 | 290 | 125 | 72 | 88 | 8 | M16 | 10 | 811 | 50.7 | 240 | 26 |
175 | 300 | 125 | 72 | 88 | 8 | M16 | 10 | 832 | 52 | 240 | 29 |
175 | 300 | 130 | 72 | 88 | 8 | M16 | 10 | 880 | 57.2 | 240 | 29 |
175 | 300 | 135 | 72 | 88 | 8 | M16 | 10 | 924 | 62.4 | 240 | 29 |
185 | 330 | 135 | 92 | 112 | 10 | M16 | 15 | 1037 | 70 | 240 | 47 |
185 | 330 | 140 | 92 | 112 | 10 | M16 | 15 | 1100 | 77 | 240 | 47 |
185 | 330 | 145 | 92 | 112 | 10 | M16 | 15 | 1159 | 84 | 240 | 47 |
200 | 350 | 145 | 92 | 112 | 10 | M16 | 15 | 1291 | 93 | 240 | 50 |
200 | 350 | 150 | 92 | 112 | 10 | M16 | 15 | 1353 | 101.5 | 240 | 50 |
200 | 350 | 155 | 92 | 112 | 10 | M16 | 15 | 1409 | 109.2 | 240 | 50 |
220 | 370 | 160 | 114 | 134 | 10 | M16 | 20 | 1625 | 130 | 240 | 65 |
220 | 370 | 165 | 114 | 134 | 10 | M16 | 20 | 1703 | 140.5 | 240 | 65 |
220 | 370 | 170 | 114 | 134 | 10 | M16 | 20 | 1776 | 151 | 240 | 65 |
240 | 405 | 170 | 120 | 144 | 12 | M20 | 15 | 1835 | 156 | 470 | 87 |
240 | 405 | 180 | 120 | 144 | 12 | M20 | 15 | 1994 | 179.5 | 470 | 87 |
240 | 405 | 190 | 120 | 144 | 12 | M20 | 15 | 2137 | 203 | 470 | 87 |
260 | 430 | 190 | 136 | 160 | 12 | M20 | 16 | 2242 | 213 | 470 | 100 |
260 | 430 | 200 | 136 | 160 | 12 | M20 | 16 | 2390 | 239 | 470 | 100 |
260 | 430 | 210 | 136 | 160 | 12 | M20 | 16 | 2542 | 265 | 470 | 100 |
280 | 460 | 210 | 148 | 172 | 12 | M20 | 20 | 2686 | 282 | 470 | 132 |
280 | 460 | 220 | 148 | 172 | 12 | M20 | 20 | 2900 | 319 | 470 | 132 |
280 | 460 | 230 | 148 | 172 | 12 | M20 | 20 | 3087 | 355 | 470 | 132 |
300 | 485 | 230 | 152 | 176 | 12 | M20 | 20 | 2965 | 341 | 470 | 140 |
300 | 485 | 240 | 152 | 176 | 12 | M20 | 20 | 3175 | 381 | 470 | 140 |
300 | 485 | 245 | 152 | 176 | 12 | M20 | 20 | 3273 | 401 | 470 | 140 |
320 | 520 | 240 | 160 | 184 | 12 | M20 | 24 | 3317 | 398 | 470 | 165 |
320 | 520 | 250 | 160 | 184 | 12 | M20 | 24 | 3536 | 442 | 470 | 165 |
320 | 520 | 260 | 160 | 184 | 12 | M20 | 24 | 3738 | 486 | 470 | 165 |
340 | 570 | 250 | 176 | 200 | 12 | M24 | 20 | 4080 | 510 | 820 | 240 |
340 | 570 | 260 | 176 | 200 | 12 | M24 | 20 | 4307 | 560 | 820 | 240 |
340 | 570 | 270 | 176 | 200 | 12 | M24 | 20 | 4519 | 610 | 820 | 240 |
360 | 590 | 280 | 180 | 204 | 12 | M24 | 20 | 4707 | 659 | 820 | 250 |
360 | 590 | 290 | 180 | 204 | 12 | M24 | 20 | 4931 | 715 | 820 | 250 |
360 | 590 | 295 | 180 | 204 | 12 | M24 | 20 | 5044 | 744 | 820 | 250 |
390 | 660 | 300 | 188 | 212 | 12 | M24 | 24 | 5733 | 860 | 820 | 350 |
390 | 660 | 310 | 188 | 212 | 12 | M24 | 24 | 5903 | 915 | 820 | 350 |
390 | 660 | 320 | 188 | 212 | 12 | M24 | 24 | 6063 | 970 | 820 | 350 |
420 | 690 | 330 | 214 | 238 | 12 | M24 | 28 | 6182 | 1020 | 820 | 410 |
420 | 690 | 340 | 214 | 238 | 12 | M24 | 28 | 6470 | 1100 | 820 | 410 |
420 | 690 | 350 | 214 | 238 | 12 | M24 | 28 | 6743 | 1180 | 820 | 410 |
460 | 770 | 360 | 224 | 252 | 14 | M27 | 24 | 7222 | 1300 | 1210 | 540 |
460 | 770 | 370 | 224 | 252 | 14 | M27 | 24 | 7514 | 1390 | 1210 | 540 |
460 | 770 | 380 | 224 | 252 | 14 | M27 | 24 | 7789 | 1480 | 1210 | 540 |
500 | 850 | 400 | 246 | 274 | 14 | M27 | 30 | 9400 | 1880 | 1210 | 750 |
500 | 850 | 410 | 246 | 274 | 14 | M27 | 30 | 9659 | 1980 | 1210 | 750 |
500 | 850 | 420 | 246 | 274 | 14 | M27 | 30 | 9905 | 2080 | 1210 | 750 |
