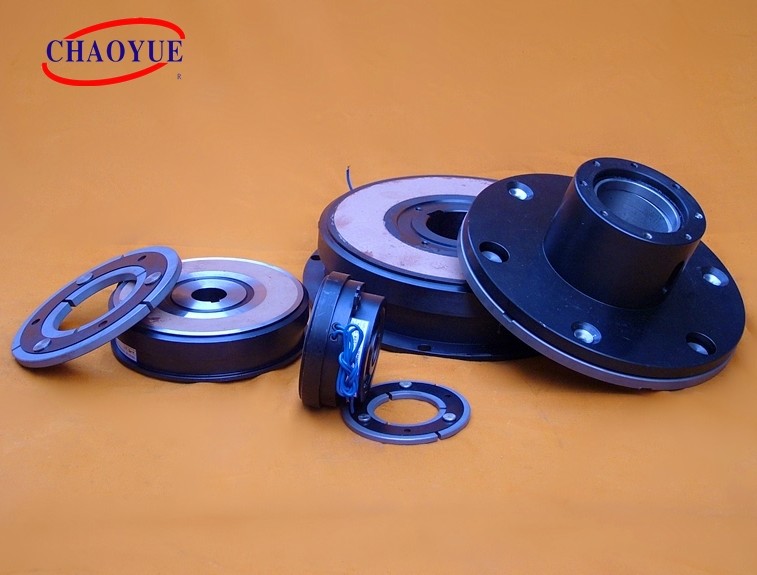

160N.M 50mm Ukuran Bore Kopling Elektromagnetik Dan Rem CHAOYUE

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: SLJJ7
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 25.00 - 220.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 500 Pcs per bulan

Informasi Detail

Ukuran Bore: 12 - 60 mm Diameter luar: 68 - 266,5 mm
Ketebalan: 44,3 - 93,5 mm Bobot: 0,79 - 21,2 kg
Tegangan: DC - 24V kekuasaan: 15 - 85 W.
Cahaya Tinggi:

Kopling dan rem elektromagnetik 160N.m

,

kopling dan rem elektromagnetik ukuran lubang 50mm

,

rem kopling elektrik 160N.m

Deskripsi Produk

Kopling dirakit oleh kuk magnet dengan bantalan aksial dan jangkar dasar.Sadarilah fungsi menghubungkan dan memutuskan, penyesuaian kecepatan, pengindeksan, putaran frekuensi tinggi, pergerakan kecil, pencegahan awal dan kelebihan beban, dll.






Contoh pemasangan

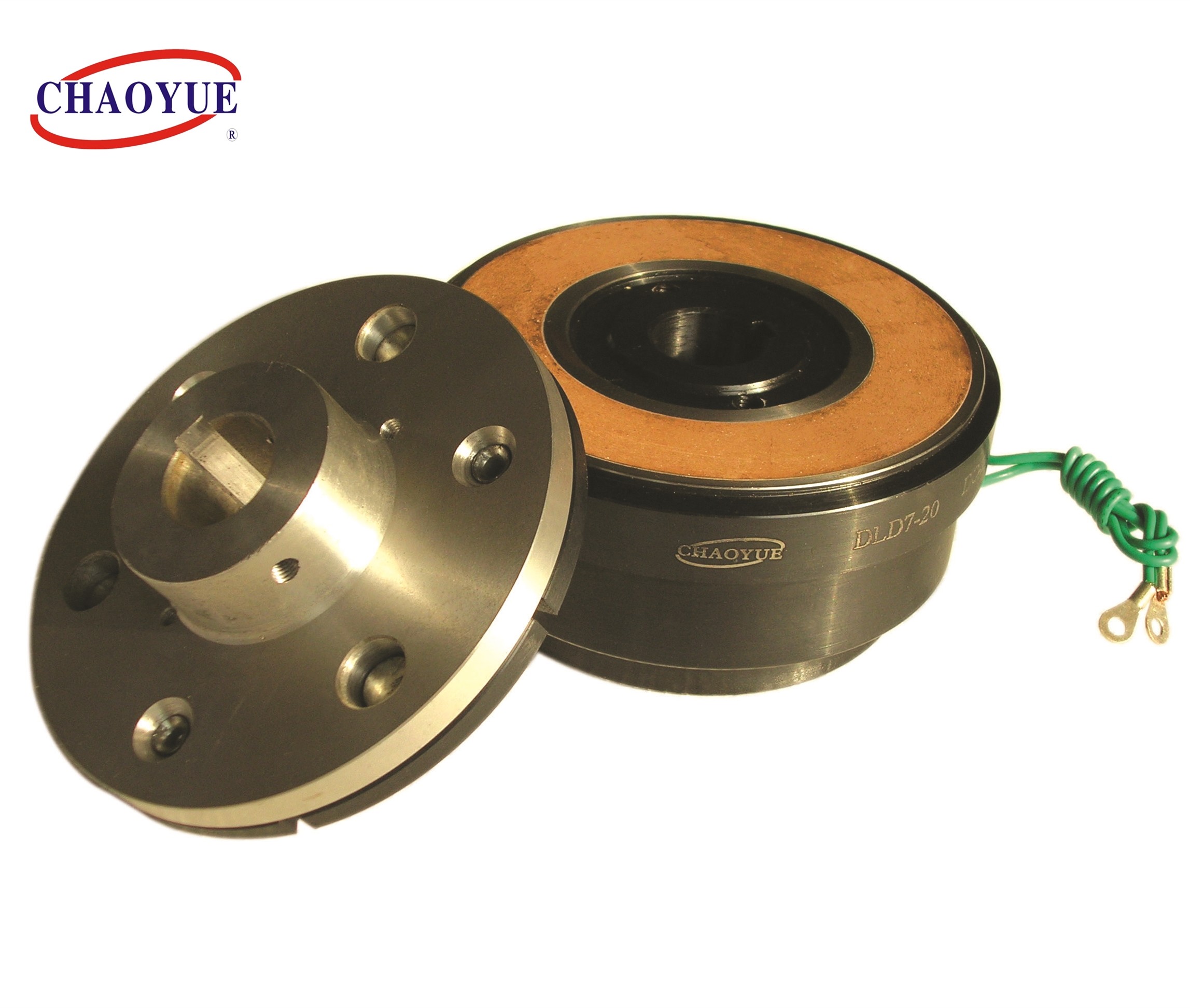

160N.M 50mm Ukuran Bore Kopling Elektromagnetik Dan Rem CHAOYUE 0



Model SLJJ7 - 5 SLJJ7 - 10 SLJJ7 - 20 SLJJ7 - 40 SLJJ7 - 80 SLJJ7 - 160 SLJJ7 - 320
Torsi Gesekan[Nm] Dinamis 5 10 20 40 80 160 320
Statis 5.5 11 22 45 90 175 350
Tegangan Eksitasi [V] DC - 24V
Daya (20 °C) [w] 15 20 28 35 50 68 85
Kecepatan Putar Maks [rpm] 8000 6000 5000 4000 3000 3000 2000
Berat [kg] 0,79 1.2 2.24 3.86 7 13.3 21.2

Ukuran Radial

[mm]

D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79.5 99,5 124.5
B 68 85.5 107 134.3 170 214 266,5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86,5 100 127
G2 46,5 55 64 72,5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9.5 3 - 11.5 3 - 13.5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20,42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Ukuran Aksial

[mm]

H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93.5
L2 39.8 43.2 49 54.5 61.5 73.5 81
P 7.7 8.2 9.2 9.8 15.2 16,5 19.5
R 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0,3 ( +0,05 / -0,1) 0,5 (0 / -0,2)

Ukuran lubang

[mm]

D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
untuk 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
