Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | SLJJ7 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | USD 25.00 - 220.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Nama Produk: | DLD7 Single Disc ELECTORMAGNETIC CLUTCH DC - 24V | Ukuran Bore: | 12 - 60 mm |
---|---|---|---|
Diameter luar: | 68 - 266,5 mm | Ketebalan: | 44,3 - 93,5 mm |
Bobot: | 0,79 - 21,2 kg | kekuasaan: | 15 - 85 W. |
Menyoroti: | 85W Rem Kopling Elektromagnetik,266.5mm Diameter Luar Rem Kopling Elektromagnetik,266.5mm Diameter Luar rem kopling listrik |
Deskripsi Produk

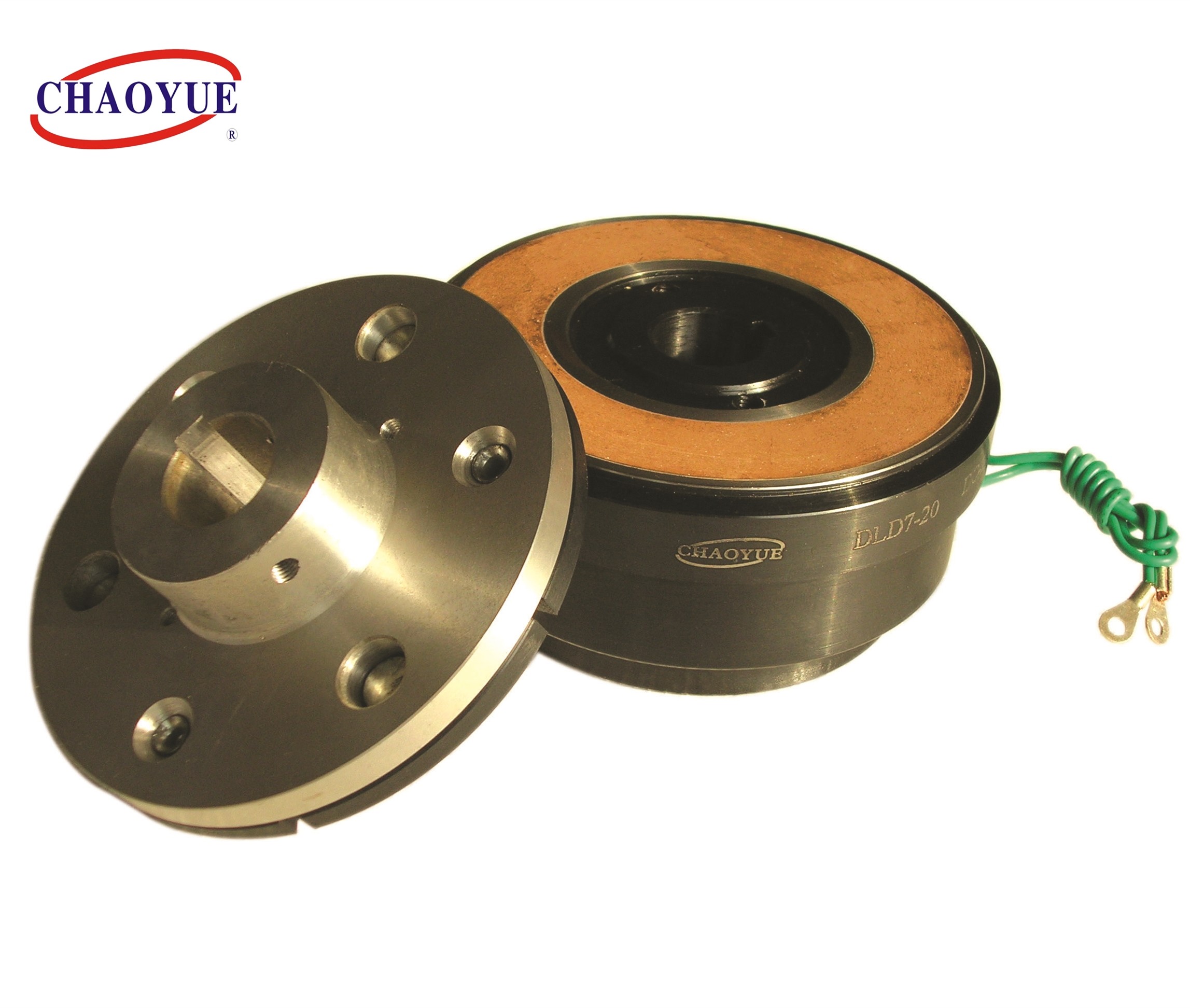

DLD7 Single Disc ELECTORMAGNETIC CLUTCH DC - 24V
1 terhubung untuk memotong tindakan: bagian pemasangan antara bagian penggerak dan starter, penggerak tidak akan berhenti pada awal sambungan akan terputus oleh operasi reaksi yang diperlukan.
2. shift: kasing memiliki tingkat konversi saat pekerjaan sedang dalam perjalanan, kasing kopling, tidak dapat ditutup pada gigi penggerak.
3. Reversibel: Beban bolak-balik ketika titik switching, dengan menggunakan kopling luar didorong untuk berayun ke depan selama.
4. Operasi frekuensi tinggi: operasi intermiten dalam siklus cepat, penggunaan berulang motor ON, OFF frekuensi terbatas yang disediakan, dan oleh karena itu penggunaan kopling, sehingga reaksi cepat, pengereman presisi tinggi.
5. beringsut: posisi awal aktuasi mekanis dan bergerak, hanya kopling yang bisa menjadi aktuasi seketika.
Contoh pemasangan
Model | SLJJ7 - 5 | SLJJ7 - 10 | SLJJ7 - 20 | SLJJ7 - 40 | SLJJ7 - 80 | SLJJ7 - 160 | SLJJ7 - 320 | ||||||||
Torsi Gesekan[Nm] | Dinamis | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
Statis | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
Tegangan Eksitasi [V] | DC - 24V | ||||||||||||||
Daya (20 °C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
Kecepatan Putar Maks [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
Berat [kg] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
Ukuran Radial [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99,5 | 124.5 | ||||||||
B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266,5 | ||||||||
C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
G1 | 38 | 47 | 56 | 64.5 | 86,5 | 100 | 127 | ||||||||
G2 | 46,5 | 55 | 64 | 72,5 | 101.5 | 115 | 142 | ||||||||
V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17,5 | 3 - 21.5 | 3 - 26,5 | ||||||||
V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20,42 | 3 - 25 | ||||||||
Y1 | 4.1 | 8.1 | |||||||||||||
Y2 | 14 | 18 | 22 | 26 | |||||||||||
Ukuran Aksial [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16,5 | 19.5 | ||||||||
R | 3 | 4 | |||||||||||||
X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
δ | 0,2 ± 0,05 | 0,3 ( +0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
Ukuran lubang [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
untuk | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 |
