Rumah ProdukRem Kopling ElektromagnetikSingle Disc 11N.M 20W 6000rpm Kopling Elektromagnetik Dengan Permukaan Gigi

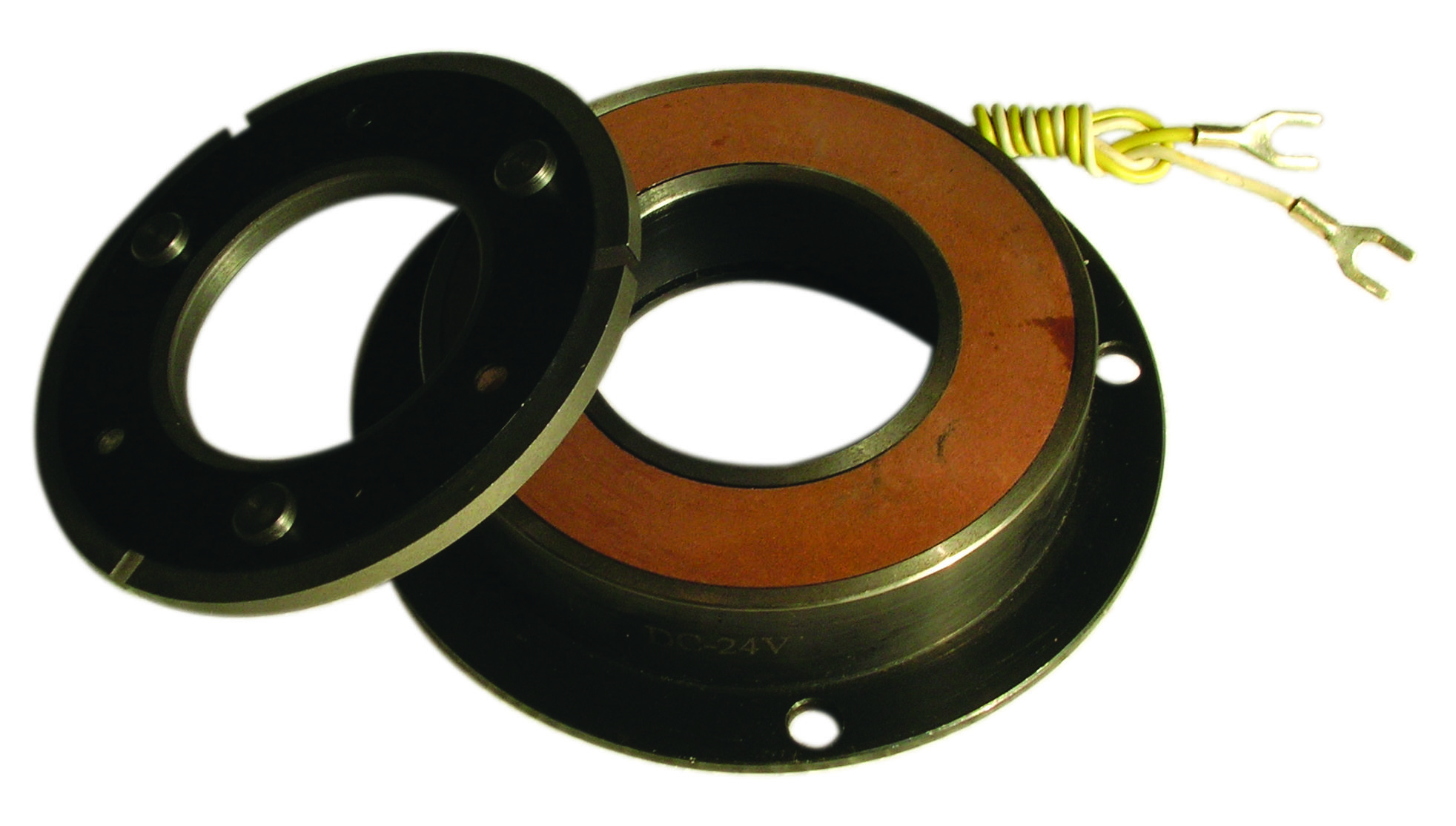

Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface
Single Disc 11N.M 20W 6000rpm Electromagnetic Clutch With Tooth Surface

Single Disc 11N.M 20W 6000rpm Kopling Elektromagnetik Dengan Permukaan Gigi

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: SLJJ7
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 25.00 - 220.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 500 Pcs per bulan
Hubungi sekarang

Informasi Detail
Nama Produk: DLD7 Single Disc ELECTORMAGNETIC CLUTCH 0,79 - 21,2 Kg Ukuran Bore: 12 - 60 mm
Diameter luar: 68 - 266,5 mm Ketebalan: 44,3 - 93,5 mm
Tegangan: DC - 24V kekuasaan: 15 - 85 W.
Menyoroti:

Kopling elektromagnetik 11N.m 24v

,

kopling elektromagnetik 20W 24v

,

rem kopling listrik 6000rpm

Deskripsi Produk

DLD7 Single Disc ELECTORMAGNETIC CLUTCH 0.79 - 21,2 Kg



Torsi ditransmisikan oleh keterlibatan permukaan gigi, adalah produk perwakilan rahang kopling elektromagnetik.
Karena kopling elektromagnetik memiliki karakteristik anjing (ukuran kecil, torsi transmisi akurasi tinggi), ditambah dengan desain unik perusahaan, optimalisasi kinerja ditambahkan.terutama

Ini adalah permukaan gigi rahang yang penting, bagian gigi setelah pemrosesan khusus, transmisi torsi yang akurat dan pemisahan yang sangat cepat.
Lebih lanjut, karena struktur permukaan gigi yang unik, tidak ada satu titik pun yang tidak terhubung (tipe pemosisian tunggal) pada keliling, dapat sangat sederhana untuk mencapai koneksi pemosisian dan operasi sinkron.





Contoh pemasangan

Single Disc 11N.M 20W 6000rpm Kopling Elektromagnetik Dengan Permukaan Gigi 0



Model SLJJ7 - 5 SLJJ7 - 10 SLJJ7 - 20 SLJJ7 - 40 SLJJ7 - 80 SLJJ7 - 160 SLJJ7 - 320
Torsi Gesekan[Nm] Dinamis 5 10 20 40 80 160 320
Statis 5.5 11 22 45 90 175 350
Tegangan Eksitasi [V] DC - 24V
Daya (20 °C) [w] 15 20 28 35 50 68 85
Kecepatan Putar Maks [rpm] 8000 6000 5000 4000 3000 3000 2000
Berat [kg] 0,79 1.2 2.24 3.86 7 13.3 21.2

Ukuran Radial

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79.5 99,5 124.5
B 68 85.5 107 134.3 170 214 266,5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86,5 100 127
G2 46,5 55 64 72,5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9.5 3 - 11.5 3 - 13.5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20,42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Ukuran Aksial

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93.5
L2 39.8 43.2 49 54.5 61.5 73.5 81
P 7.7 8.2 9.2 9.8 15.2 16,5 19.5
R 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0,3 ( +0,05 / -0,1) 0,5 (0 / -0,2)

Ukuran lubang

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
untuk 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
