Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | SLJJ7 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | USD 25.00 - 220.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Nama Produk: | KOPLING ELECTORMAGNETIC 68 - 266,5 mm untuk mesin pertanian | Ukuran Bore: | 12 - 60 mm |
---|---|---|---|
Ketebalan: | 44,3 - 93,5 mm | Bobot: | 0,79 - 21,2 kg |
Tegangan: | DC - 24V | kekuasaan: | 15 - 85 W. |
Menyoroti: | Kopling elektromagnetik mikro tegangan 24V DC,kopling elektromagnetik mikro 8000rpm,rem kopling listrik tegangan 24V DC |
Deskripsi Produk

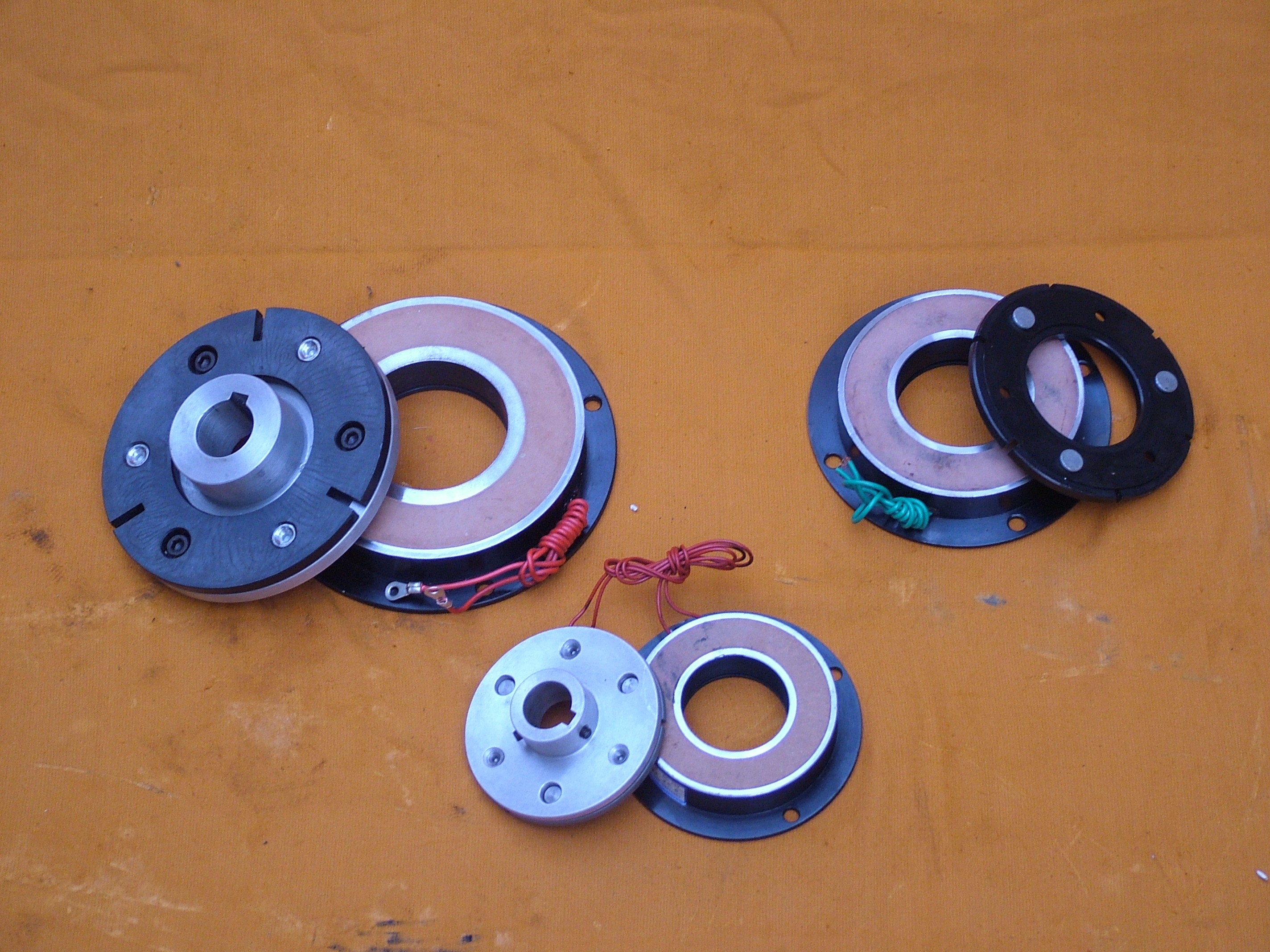

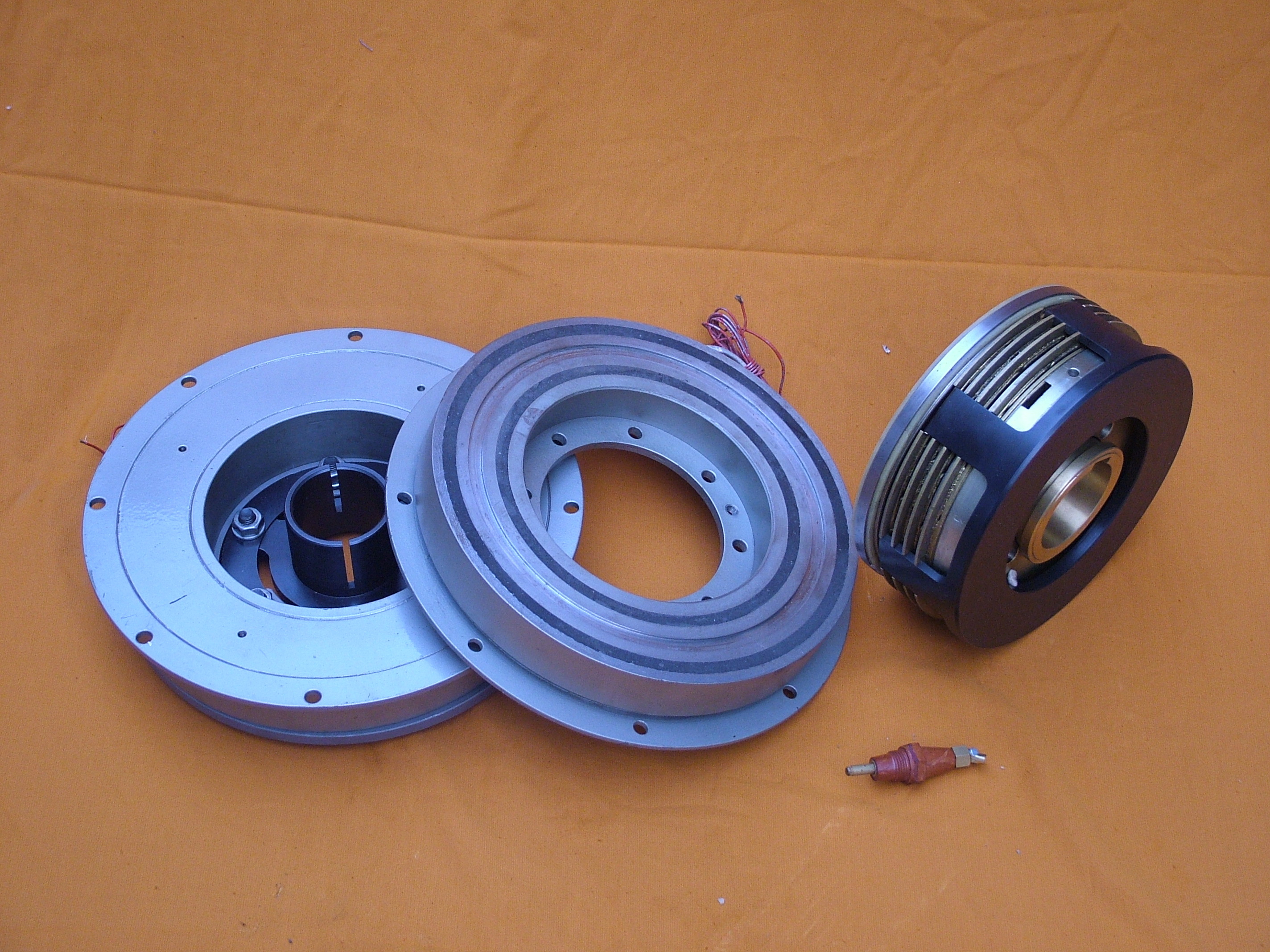

68 - 266,5 mm ELECTORMAGNETIC CLUTCH untuk mesin pertanian
Aktuator kopling elektromagnetik adalah torsi (atau daya) yang ditransmisikan dari sisi poros penggerak sisi poros penggerak.Ini banyak digunakan dalam berbagai mekanisme (misalnya, mekanisme transmisi mesin dan berbagai mekanisme motor, dll.) untuk mencapai start cepat, pengereman, dll., atau membalikkan fungsi kontrol kecepatan.Karena kopling elektromagnetik mudah untuk mengimplementasikan remote control, operasinya jauh lebih sederhana dan perbandingan kopling mekanis, hidrolik atau pneumatik lainnya, itu adalah sistem kontrol otomatis yang merupakan elemen penting.
Contoh pemasangan
Model | SLJJ7 - 5 | SLJJ7 - 10 | SLJJ7 - 20 | SLJJ7 - 40 | SLJJ7 - 80 | SLJJ7 - 160 | SLJJ7 - 320 | ||||||||
Torsi Gesekan[Nm] | Dinamis | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
Statis | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
Tegangan Eksitasi [V] | DC - 24V | ||||||||||||||
Daya (20 °C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
Kecepatan Putar Maks [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
Berat [kg] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
Ukuran Radial [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99,5 | 124.5 | ||||||||
B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266,5 | ||||||||
C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
G1 | 38 | 47 | 56 | 64.5 | 86,5 | 100 | 127 | ||||||||
G2 | 46,5 | 55 | 64 | 72,5 | 101.5 | 115 | 142 | ||||||||
V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17,5 | 3 - 21.5 | 3 - 26,5 | ||||||||
V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20,42 | 3 - 25 | ||||||||
Y1 | 4.1 | 8.1 | |||||||||||||
Y2 | 14 | 18 | 22 | 26 | |||||||||||
Ukuran Aksial [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16,5 | 19.5 | ||||||||
R | 3 | 4 | |||||||||||||
X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
δ | 0,2 ± 0,05 | 0,3 ( +0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
Ukuran lubang [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
untuk | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 |
