Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | SLJJ7 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | USD 25.00 - 220.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Nama Produk: | DLD7 44,3 - 93,5 Mm KOPLING ELEKTRORMAGNETIK 0,79 - 21,2 Kg | Ukuran Bore: | 12 - 60 mm |
---|---|---|---|
Diameter luar: | 68 - 266,5 mm | Ketebalan: | 44,3 - 93,5 mm |
Tegangan: | DC - 24V | kekuasaan: | 15 - 85 W. |
Menyoroti: | 170mm OD Rem Kopling Elektromagnetik,Rem Kopling Elektromagnetik 3000rpm,kopling gigi elektromagnetik 3000rpm |
Deskripsi Produk

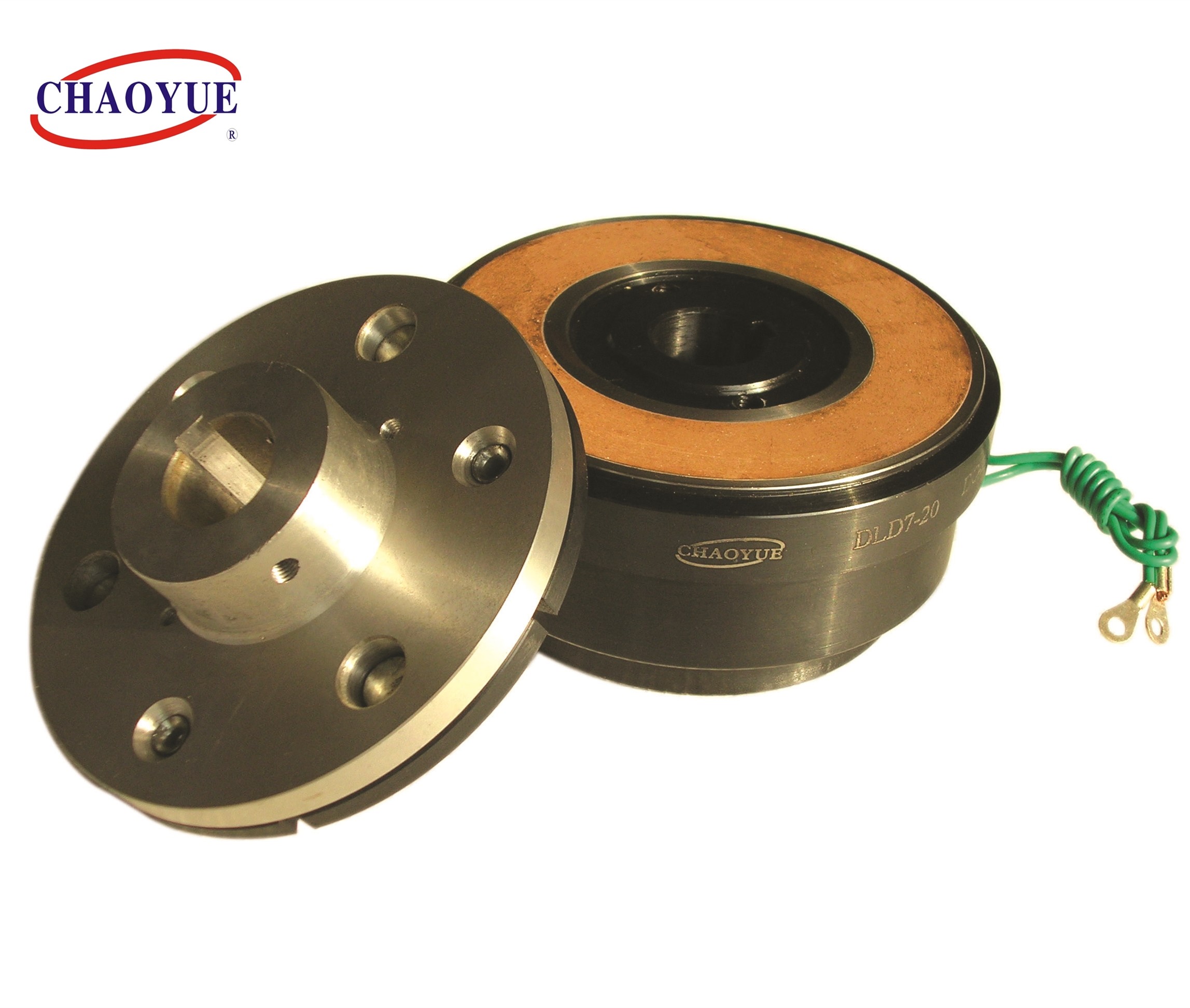

SLJJ7 44.3 - 93.5 Mm KOPLING ELEKTORMAGNETIK 0.79 - 21,2 Kg
Torsi ditransmisikan oleh keterlibatan permukaan gigi, adalah produk perwakilan rahang kopling elektromagnetik.
Karena kopling elektromagnetik memiliki karakteristik anjing (ukuran kecil, torsi transmisi akurasi tinggi), ditambah dengan desain unik perusahaan, optimalisasi kinerja ditambahkan.terutama
Ini adalah permukaan gigi rahang yang penting, bagian gigi setelah pemrosesan khusus, transmisi torsi yang akurat dan pemisahan yang sangat cepat.
Lebih lanjut, karena struktur permukaan gigi yang unik, tidak ada satu titik pun yang tidak terhubung (tipe pemosisian tunggal) pada keliling, dapat sangat sederhana untuk mencapai koneksi pemosisian dan operasi sinkron.
Contoh pemasangan
Model | SLJJ7 - 5 | SLJJ7 - 10 | SLJJ7 - 20 | SLJJ7 - 40 | SLJJ7 - 80 | SLJJ7 - 160 | SLJJ7 - 320 | ||||||||
Torsi Gesekan[Nm] | Dinamis | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
Statis | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
Tegangan Eksitasi [V] | DC - 24V | ||||||||||||||
Daya (20 °C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
Kecepatan Putar Maks [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
Berat [kg] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
Ukuran Radial [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99,5 | 124.5 | ||||||||
B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266,5 | ||||||||
C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
G1 | 38 | 47 | 56 | 64.5 | 86,5 | 100 | 127 | ||||||||
G2 | 46,5 | 55 | 64 | 72,5 | 101.5 | 115 | 142 | ||||||||
V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17,5 | 3 - 21.5 | 3 - 26,5 | ||||||||
V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20,42 | 3 - 25 | ||||||||
Y1 | 4.1 | 8.1 | |||||||||||||
Y2 | 14 | 18 | 22 | 26 | |||||||||||
Ukuran Aksial [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16,5 | 19.5 | ||||||||
R | 3 | 4 | |||||||||||||
X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
δ | 0,2 ± 0,05 | 0,3 ( +0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
Ukuran lubang [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
untuk | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 |
