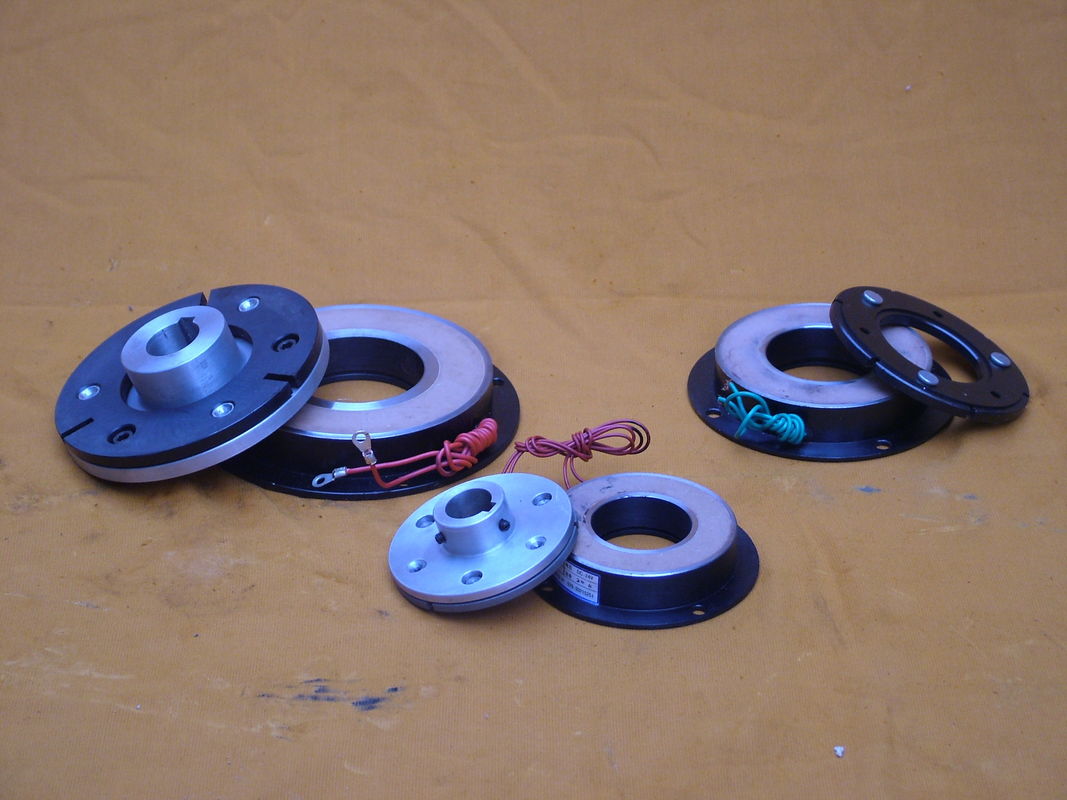

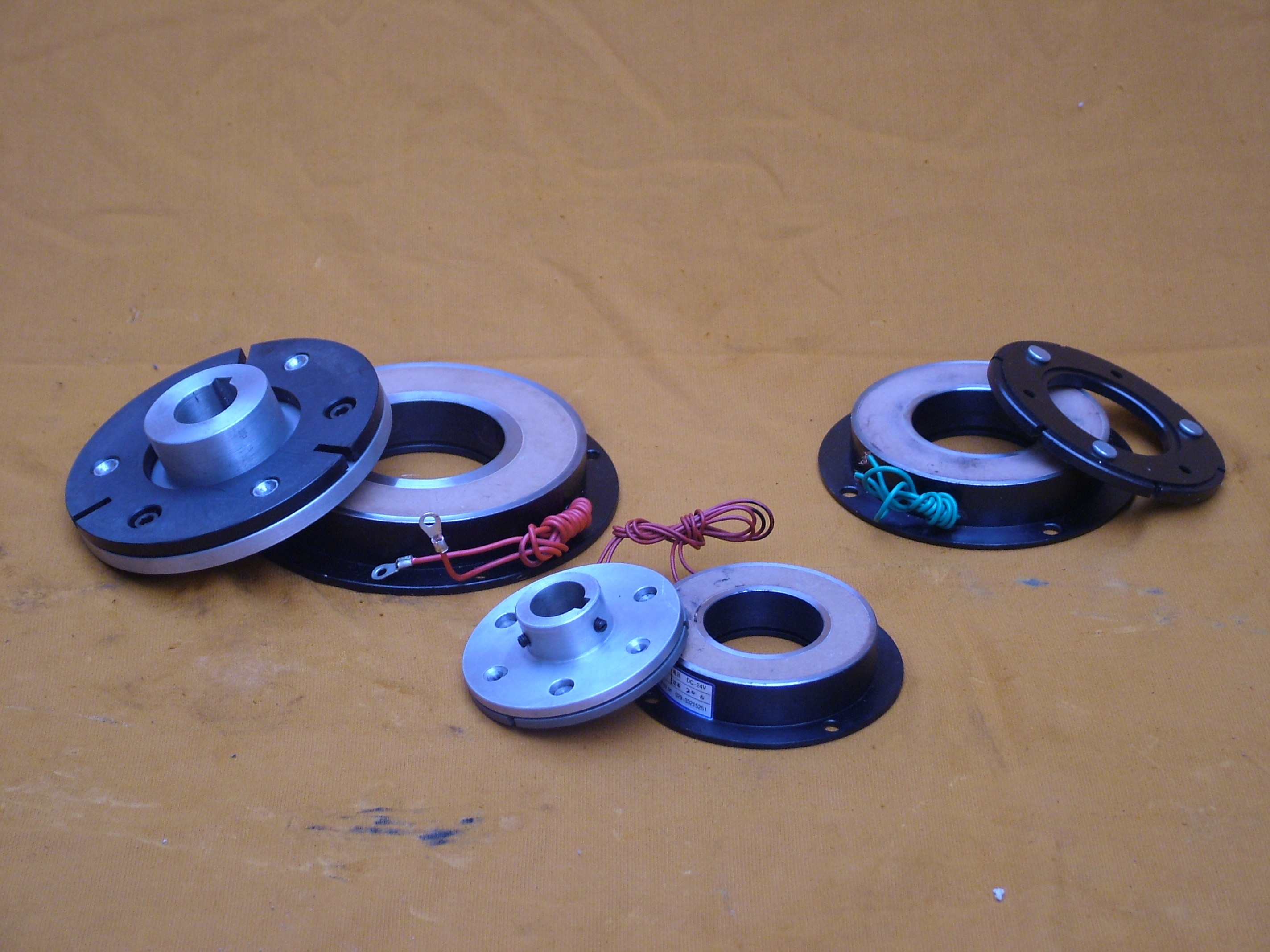

Rumah ProdukRem Kopling ElektromagnetikPertanian Menggunakan Rem Kopling Listrik 5000rpm 35W Dengan Penutup Pelindung
Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover
Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover Agriculture Use 5000rpm 35W Electric Clutch Brake With Protective Cover

Pertanian Menggunakan Rem Kopling Listrik 5000rpm 35W Dengan Penutup Pelindung

Detail produk:
Tempat asal: Shaanxi, Tiongkok
Nama merek: CHAOYUE
Nomor model: SLJJ7
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: USD 25.00 - 220.00 / pc
Kemasan rincian: Kotak karton atau kotak kayu tergantung pada ukuran produk
Waktu pengiriman: 1 - 3 minggu
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 500 Pcs per bulan
Hubungi sekarang

Informasi Detail
Nama Produk: DLD7 0.79 - 21.2 Kg ELECTORMAGNETIC CLUTCH Untuk Mesin Pertanian Ukuran Bore: 12 - 60 mm
Diameter luar: 68 - 266,5 mm Ketebalan: 44,3 - 93,5 mm
Tegangan: DC - 24V kekuasaan: 15 - 85 W.
Menyoroti:

Rem kopling listrik 35W

,

rem kopling listrik 5000rpm

,

kopling elektromagnetik kecil 5000rpm

Deskripsi Produk

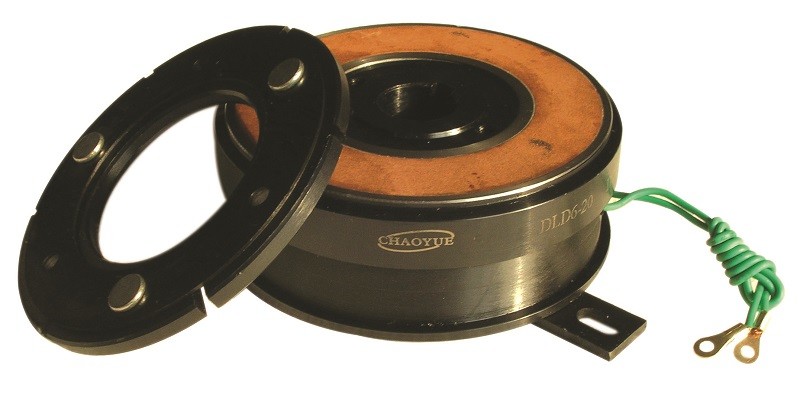

DLD7 0.79 - 21,2 Kg ELECTORMAGNETIC CLUTCH Untuk Mesin Pertanian



Editor pertimbangan instalasi
1, tanpa kelembaban sama sekali, di bawah kondisi kopling elektromagnetik komponen oli kering, jika bagian gesekannya bernoda air dan oli
Massa, torsi gesekan akan sangat berkurang, sensitivitas kopling memburuk, untuk menghindari penggunaan keadaan ini, harap tambahkan penutup yang disediakan.
2, ketika debu banyak tempat untuk digunakan, gunakan penutup pelindung.
3, dimensi sumbu utama untuk kopling, gunakan ukuran JIS0401 H6 atau JS6.Kunci untuk poros di JIS B1301-1959 menggunakan yang ditentukan.
4, dengan mempertimbangkan ekspansi termal dan faktor lainnya, dorong poros pemasangan Silakan pilih kurang dari 0,2 MM.
5, harap celah hisap selama pemasangan pada penyesuaian mekanis berada dalam plus atau minus 20% dari nilainya.
6, jadi tolong simpan braket yang ringan, jangan gunakan bantalan kopling di bawah tekanan berat.
7, sehubungan dengan perakitan sekrup, gunakan lembaran logam pegas atau sejenisnya dan kemudian diproses untuk mencegah kendur.
8, menggunakan rangka utama mesin sambil mempertahankan sisi, tetapi juga penggunaan pelat terminal atau sejenisnya memang terhubung.



Contoh pemasangan

Pertanian Menggunakan Rem Kopling Listrik 5000rpm 35W Dengan Penutup Pelindung 0



Model SLJJ7 - 5 SLJJ7 - 10 SLJJ7 - 20 SLJJ7 - 40 SLJJ7 - 80 SLJJ7 - 160 SLJJ7 - 320
Torsi Gesekan[Nm] Dinamis 5 10 20 40 80 160 320
Statis 5.5 11 22 45 90 175 350
Tegangan Eksitasi [V] DC - 24V
Daya (20 °C) [w] 15 20 28 35 50 68 85
Kecepatan Putar Maks [rpm] 8000 6000 5000 4000 3000 3000 2000
Berat [kg] 0,79 1.2 2.24 3.86 7 13.3 21.2

Ukuran Radial

[mm]

 D1 63 80 100 125 160 200 250
D2 46 60 76 95 120 158 210
D3 34.5 41.7 51.5 61.5 79.5 99,5 124.5
B 68 85.5 107 134.3 170 214 266,5
C 57 68 85 100 127 152.4 152.4
G1 38 47 56 64.5 86,5 100 127
G2 46,5 55 64 72,5 101.5 115 142
V1 3 - 4.1 3 - 4.2 3 - 5.2 3 - 6.2 3 - 8.2 3 - 10.2 3 - 12.2
V2 3 - 6.3 3 - 9.5 3 - 11.5 3 - 13.5 3 - 17,5 3 - 21.5 3 - 26,5
V3 3 - 6.25 3 - 8.3 3 - 10.3 3 - 12.35 3 - 16.35 3 - 20,42 3 - 25
Y1 4.1 8.1
Y2 14 18 22 26

Ukuran Aksial

[mm]

 H 26.1 28.1 32.5 36.3 41.6 47.7 55.2
L1 44.3 44.7 55 61.5 70.7 85 93.5
L2 39.8 43.2 49 54.5 61.5 73.5 81
P 7.7 8.2 9.2 9.8 15.2 16,5 19.5
R 3 4
X 2.5 2.85 3.3 3.5 4.9 5.5
δ 0,2 ± 0,05 0,3 ( +0,05 / -0,1) 0,5 (0 / -0,2)

Ukuran lubang

[mm]

 D 12 15 20 25 30 40 50 60
b 4 5 6 8 12 14 18
untuk 13.8 17.3 22.8 28.3 33.3 43.3 53.8 64.4
