Detail produk:
|
|
Tempat asal: | Shaanxi, Tiongkok |
---|---|
Nama merek: | CHAOYUE |
Nomor model: | SLJJ7 |
Syarat-syarat pembayaran & pengiriman:
|
|
Kuantitas min Order: | 1 |
Harga: | USD 25.00 - 220.00 / pc |
Kemasan rincian: | Kotak karton atau kotak kayu tergantung pada ukuran produk |
Waktu pengiriman: | 1 - 3 minggu |
Syarat-syarat pembayaran: | T / T |
Menyediakan kemampuan: | 500 Pcs per bulan |
Informasi Detail |
|||
Nama Produk: | DLD7 Single Disc ELECTORMAGNETIC CLUTCH 15 - 85 W | Ukuran Bore: | 12 - 60 mm |
---|---|---|---|
Diameter luar: | 68 - 266,5 mm | Ketebalan: | 44,3 - 93,5 mm |
Bobot: | 0,79 - 21,2 kg | Tegangan: | DC - 24V |
Menyoroti: | Kopling magnetik 60mm bore,kopling magnetik ketebalan 93.5mm,kopling elektromagnetik mikro 60mm boremm |
Deskripsi Produk

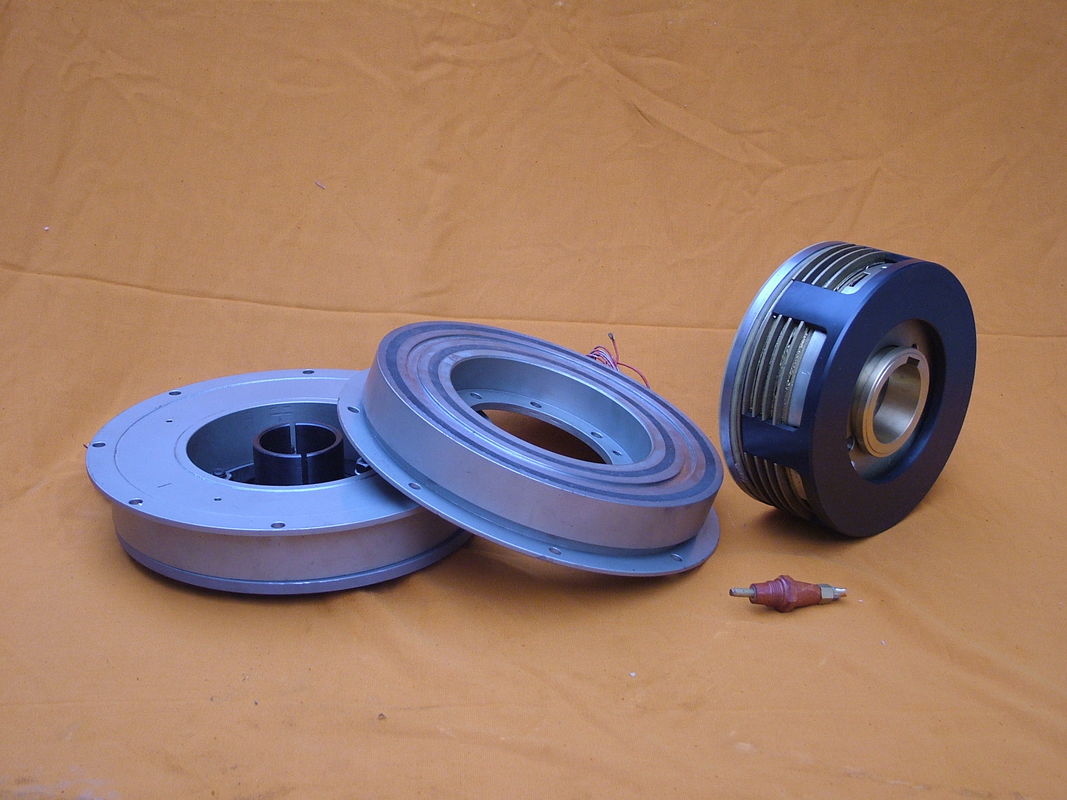

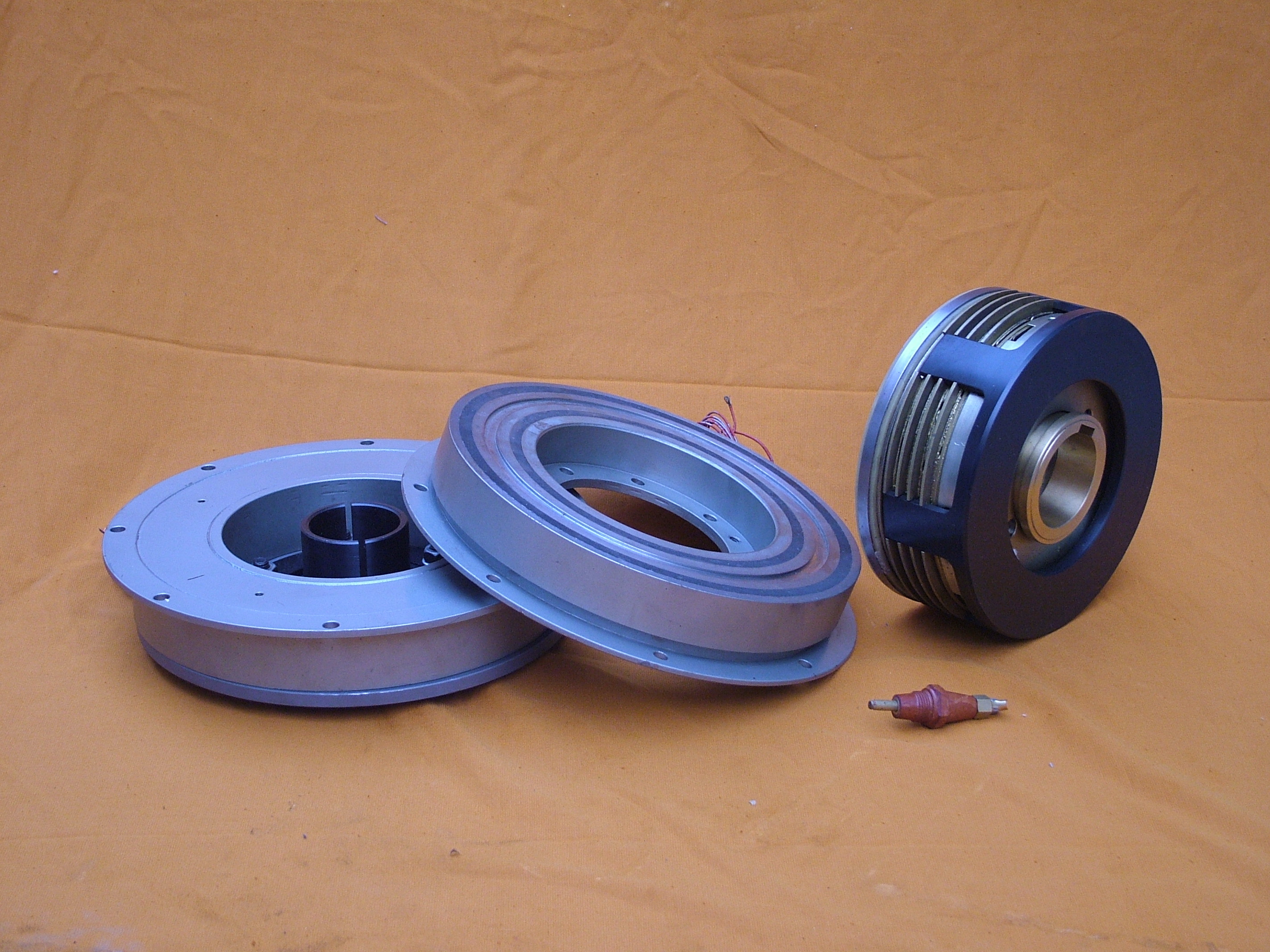

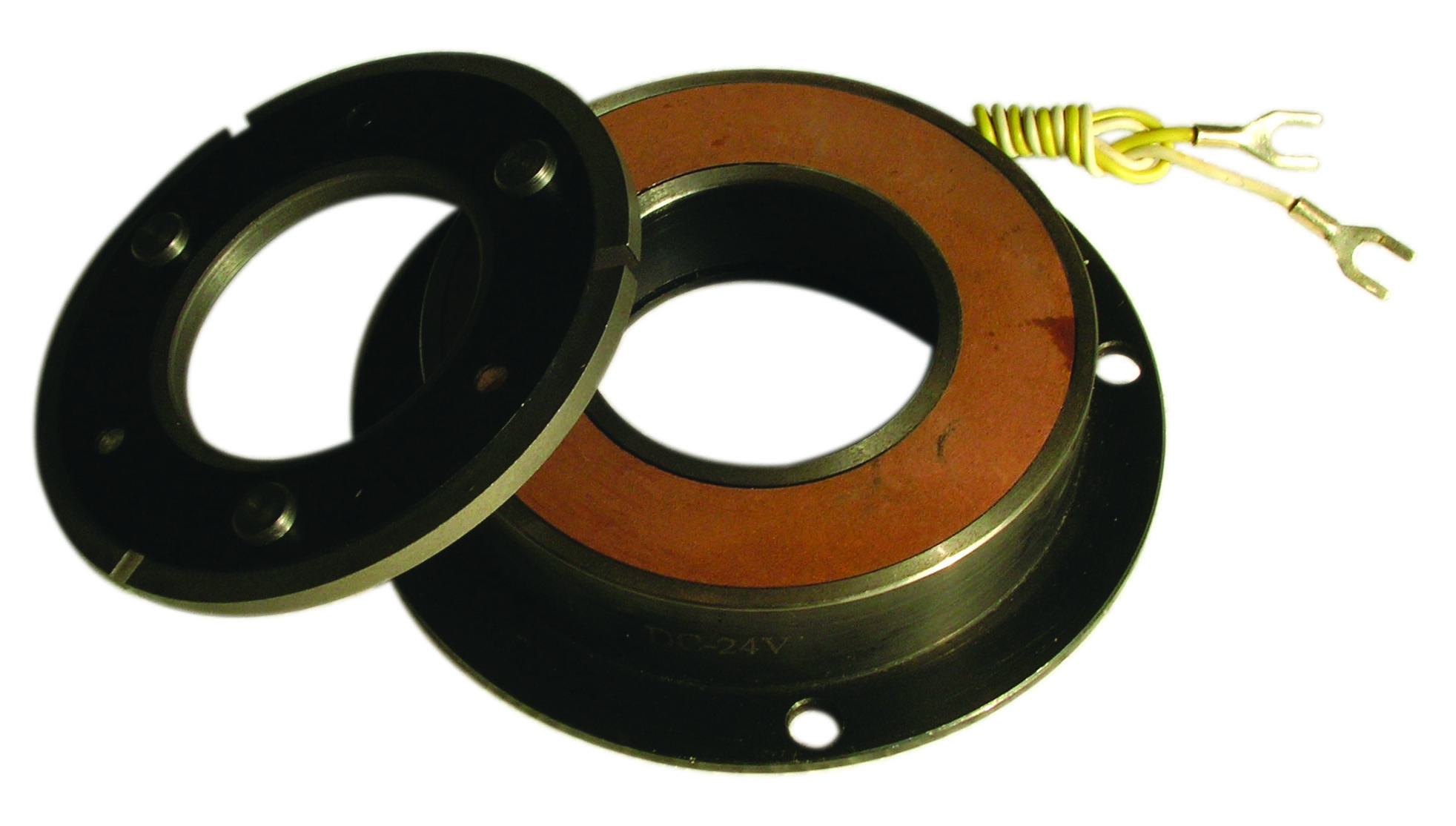

DLD7 Single Disc ELECTORMAGNETIC CLUTCH 15 - 85 W
Untuk memastikan pengoperasian kopling elektromagnetik yang tidak terputus, perawatan dan perbaikan harus selalu dilakukan:
1, sering ditambahkan ke pelumas di bagian bergerak dari kopling elektromagnetik.
2, pemeriksaan rutin panjang langkah jangkar.Karena selama pengoperasian kopling, karena bagian permukaan keausan bergerak, itu akan meningkatkan panjang langkah jangkar.Ketika armature kurang dari panjang normal langkah harus disetel untuk mengembalikan jarak bebas minimum antara permukaan rem meja putar.Jika panjang langkah jangkar dinaikkan hingga di atas normal, maka hisapan dapat dikurangi secara signifikan.
3, jika penggantian permukaan rem yang aus harus disesuaikan kembali jarak minimum antara permukaan rem meja putar.
4, selalu periksa baut pengencang, khususnya untuk mengencangkan baut elektromagnet, elektromagnet dan rumah baut, kuk baut, baut dan koil solenoid sambungan baut.
5, pemeriksaan rutin terhadap keausan mekanis bagian yang dapat digerakkan, dan bagian permukaan elektromagnet untuk menghilangkan debu, kotoran, dan bunga rambut.
Contoh pemasangan
Model | SLJJ7 - 5 | SLJJ7 - 10 | SLJJ7 - 20 | SLJJ7 - 40 | SLJJ7 - 80 | SLJJ7 - 160 | SLJJ7 - 320 | ||||||||
Torsi Gesekan[Nm] | Dinamis | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
Statis | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
Tegangan Eksitasi [V] | DC - 24V | ||||||||||||||
Daya (20 °C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
Kecepatan Putar Maks [rpm] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
Berat [kg] | 0,79 | 1.2 | 2.24 | 3.86 | 7 | 13.3 | 21.2 | ||||||||
Ukuran Radial [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
D3 | 34.5 | 41.7 | 51.5 | 61.5 | 79.5 | 99,5 | 124.5 | ||||||||
B | 68 | 85.5 | 107 | 134.3 | 170 | 214 | 266,5 | ||||||||
C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
G1 | 38 | 47 | 56 | 64.5 | 86,5 | 100 | 127 | ||||||||
G2 | 46,5 | 55 | 64 | 72,5 | 101.5 | 115 | 142 | ||||||||
V1 | 3 - 4.1 | 3 - 4.2 | 3 - 5.2 | 3 - 6.2 | 3 - 8.2 | 3 - 10.2 | 3 - 12.2 | ||||||||
V2 | 3 - 6.3 | 3 - 9.5 | 3 - 11.5 | 3 - 13.5 | 3 - 17,5 | 3 - 21.5 | 3 - 26,5 | ||||||||
V3 | 3 - 6.25 | 3 - 8.3 | 3 - 10.3 | 3 - 12.35 | 3 - 16.35 | 3 - 20,42 | 3 - 25 | ||||||||
Y1 | 4.1 | 8.1 | |||||||||||||
Y2 | 14 | 18 | 22 | 26 | |||||||||||
Ukuran Aksial [mm] |
H | 26.1 | 28.1 | 32.5 | 36.3 | 41.6 | 47.7 | 55.2 | |||||||
L1 | 44.3 | 44.7 | 55 | 61.5 | 70.7 | 85 | 93.5 | ||||||||
L2 | 39.8 | 43.2 | 49 | 54.5 | 61.5 | 73.5 | 81 | ||||||||
P | 7.7 | 8.2 | 9.2 | 9.8 | 15.2 | 16,5 | 19.5 | ||||||||
R | 3 | 4 | |||||||||||||
X | 2.5 | 2.85 | 3.3 | 3.5 | 4.9 | 5.5 | |||||||||
δ | 0,2 ± 0,05 | 0,3 ( +0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
Ukuran lubang [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
b | 4 | 5 | 6 | 8 | 12 | 14 | 18 | ||||||||
untuk | 13.8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53.8 | 64.4 |
